前言

經歷十幾年的蓬勃發展的Android生態圈，從行動、穿戴、家用到車載設備等，在今日都可以看到成各種熟的應用，而來自平板電腦（Tablet）延伸的數位看板專用播放器（Player），也在Google TV清楚定義家庭使用的界線後，延續著HDMI規格的更新，結合雲端服務的優勢，「全心全意」的走向商業目的的專業用途，包括ARM架構的硬體、系統到專用的程式等，都是經歷規格演進、功能開發與市場淬鍊後，所完整造就的數位看板專用Android CMS－安卓版本內容管理系統。

主要功能

• 透過網路管理播放器，並在螢幕上播放圖片、影片、跑馬燈字幕、日期、時間、天氣、網頁、音樂、嵌套及RSS資訊等等，各種多媒體展示或觸控互動節目內容。
• 內容製作及管理。
• 內容排程及統計。
• 內容發送及審核。
• 用戶權限管理。
• USB離線更新。

硬體需求

• 數位看板播放器設備。
• X86架構intel/AMD電腦主機或筆電。
• 運行Microsoft Windows 7版本以上作業系統。
• 具備10/100/1000MB連線能力之網路環境。

連線需求

• 本設備符合24/7全時運作規格，請保持網路連線及在線狀態。
• 區域網路使用，需提供一個內部固定IP，做為伺服器端連線使用。
• 廣域網路使用，需提供一個實體IP或透過網域NAT（網路位址轉譯）服務，做為遠端伺服器／播放器連線使用。
• 網路頻寬將影響遠端管理及傳輸效率。

CMS簡介

CMS（Content Management System 內容管理系統）是網路時代的專有名詞，在廣泛定義上，可以理解為一種專門管理網站內容的系統（或稱網站管理後台），它的優點為不需要具備程式或語言基礎，即可透過視窗、圖形及直覺的操作介面，針對網站進行各項控制與管理。

網路架構

Android CMS所使用的內容管理系統，主要為透過網路傳輸，管理使用端（Console）、播放端（Player）與伺服器（Server）三方的資訊，實現各種雲端優勢及異地管控的功能。

• 使用端（Console）：透過網頁瀏覽器如Chrome或Edge等，連接伺服器後進行管理、設計與排程等操作，並上傳到伺服器及推送到播放端。

• 播放端（Player）：接受伺服器的指令與資訊，並輸出呈現在螢幕上，通常是由一台低功耗的微型電腦（SBC）來負責。

√ 延伸閱讀「從單機到雲端，那一款播放器適合我？」站內文章

• 伺服器（Server）：負責使用端及播放端之間的資訊交換、命令、設定及內容儲存等功能，此角色可以由本地電腦、區網內電腦或VPS（虛擬伺服器）來擔任。

√ 延伸閱讀「從荒島到王國，哪一種網路模式適合我？」站內文章

接著我們簡單說明CMS中，使用端、播放端與雲端（伺服器）的主要功能與職責：

軟體安裝

CMS伺服器軟體安裝

1. 請準備一台電腦，做為數位看板的伺服器使用，並預先將Windows內建防火牆關閉。
2. 解壓縮CMS.rar檔案後，進入CMS\安裝程式\CMS\ServerSoftware\資料夾中，並執行setup.bat安裝檔案。

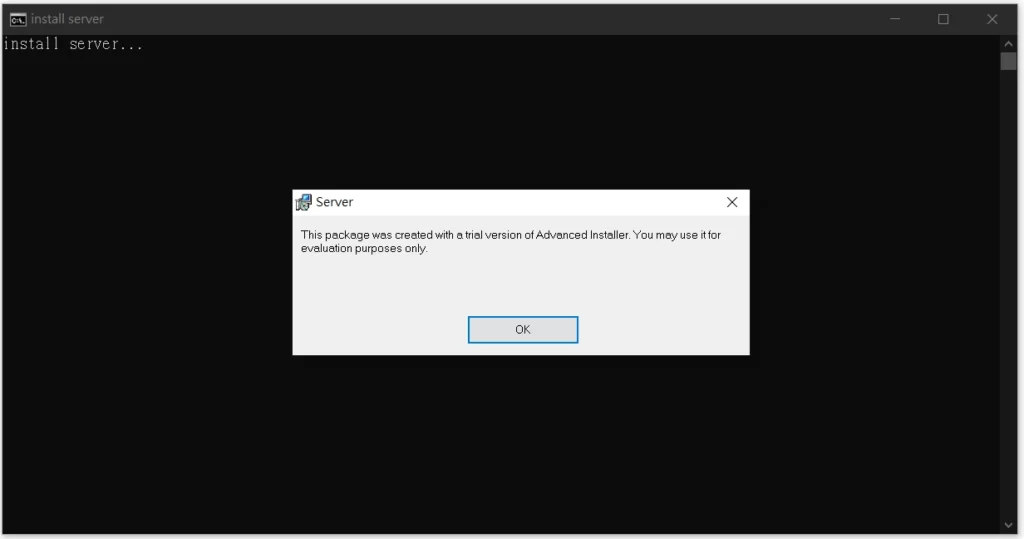

按下OK按鈕後繼續。

點選Next下一步繼續。

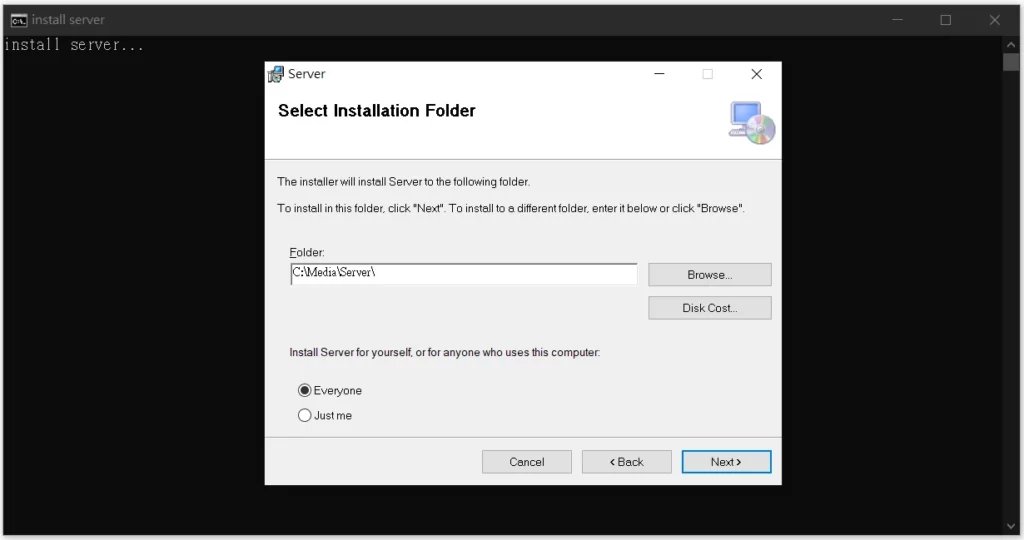

選擇欲安裝的目錄後，繼續點選Next下一步進行安裝。

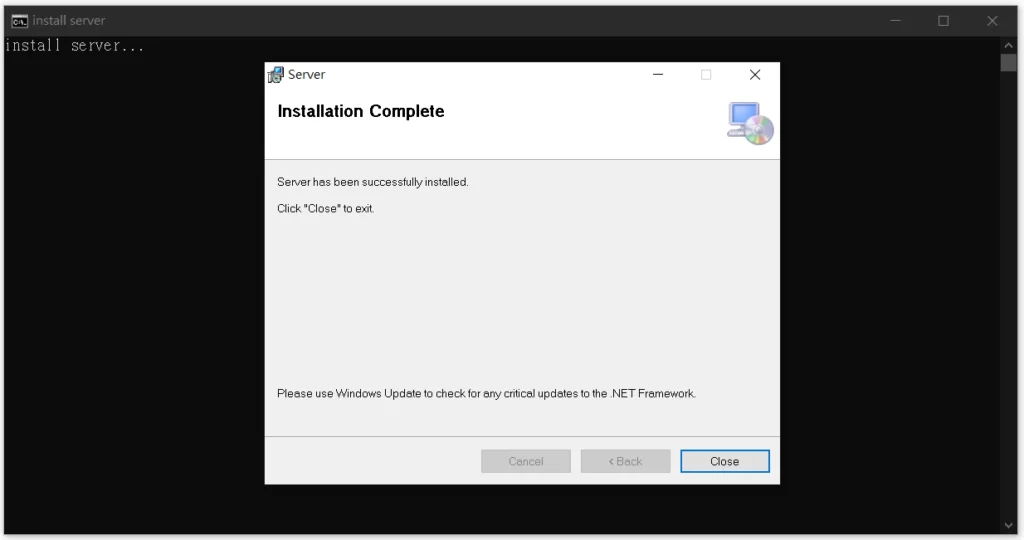

點選Close完成安裝。

接著程式將自動執行Microsoft vcredist_x86軟體更新，如果系統已經安裝過即會出現這個畫面，請直接點選關閉跳過。

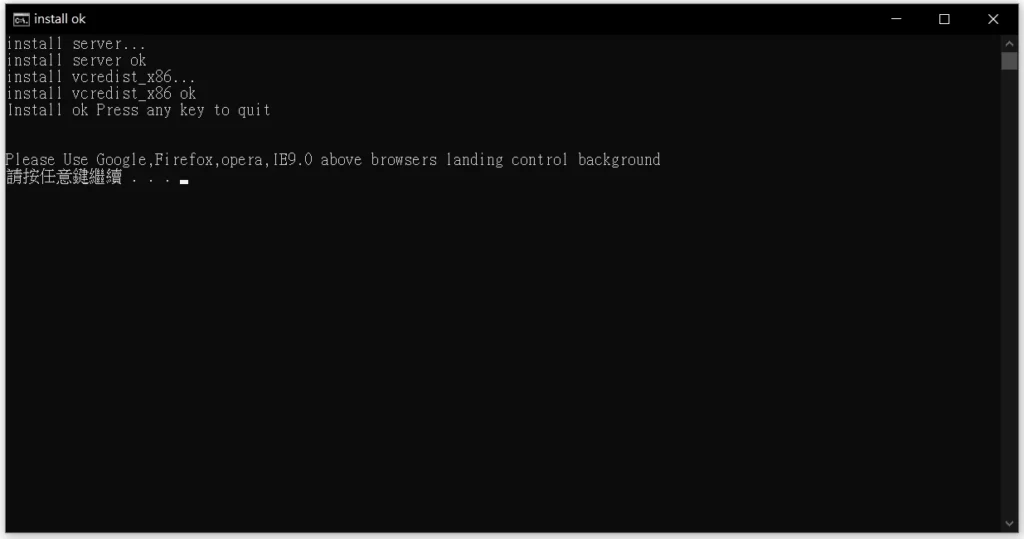

至此CMS伺服器軟體已在電腦上完成安裝，請按任意鍵回到桌面。

執行桌面上名為Server的程式捷徑。

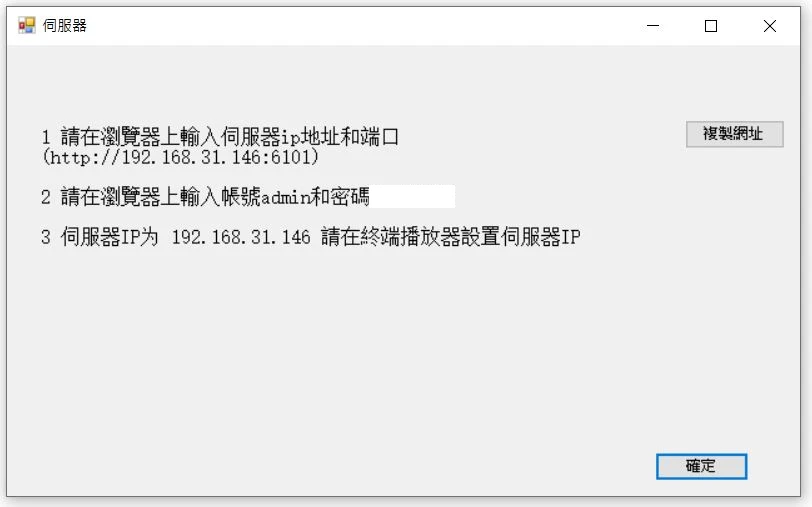

跳出本機電腦做為伺服器時，供播放端及使用端登入的區域網路IP位址，以及預設的登入帳號及密碼，可直接按複製網址或記下來，供後續登入使用，最後按下確定。

備註：如本機IP有重新變動，可再次開啟本程式捷徑更新IP資訊。

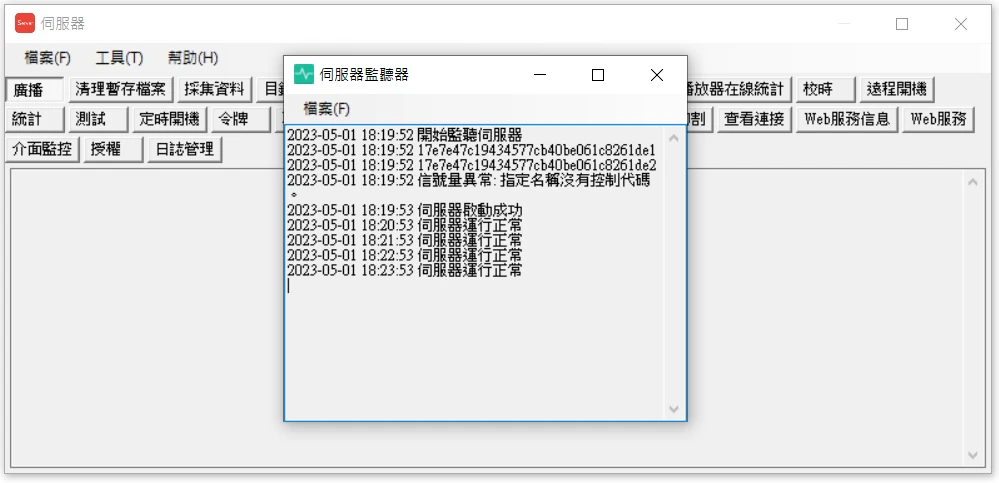

到此為止，CMS伺服器軟體已完成安裝，後續伺服器及伺服器監聽器這二支程式，將常駐在Windows背景執行，運作伺服器所需要的相關功能，如果需要可以從右下角工作列，雙擊左鍵呼叫出工作視窗。

播放器設定

終端畫面

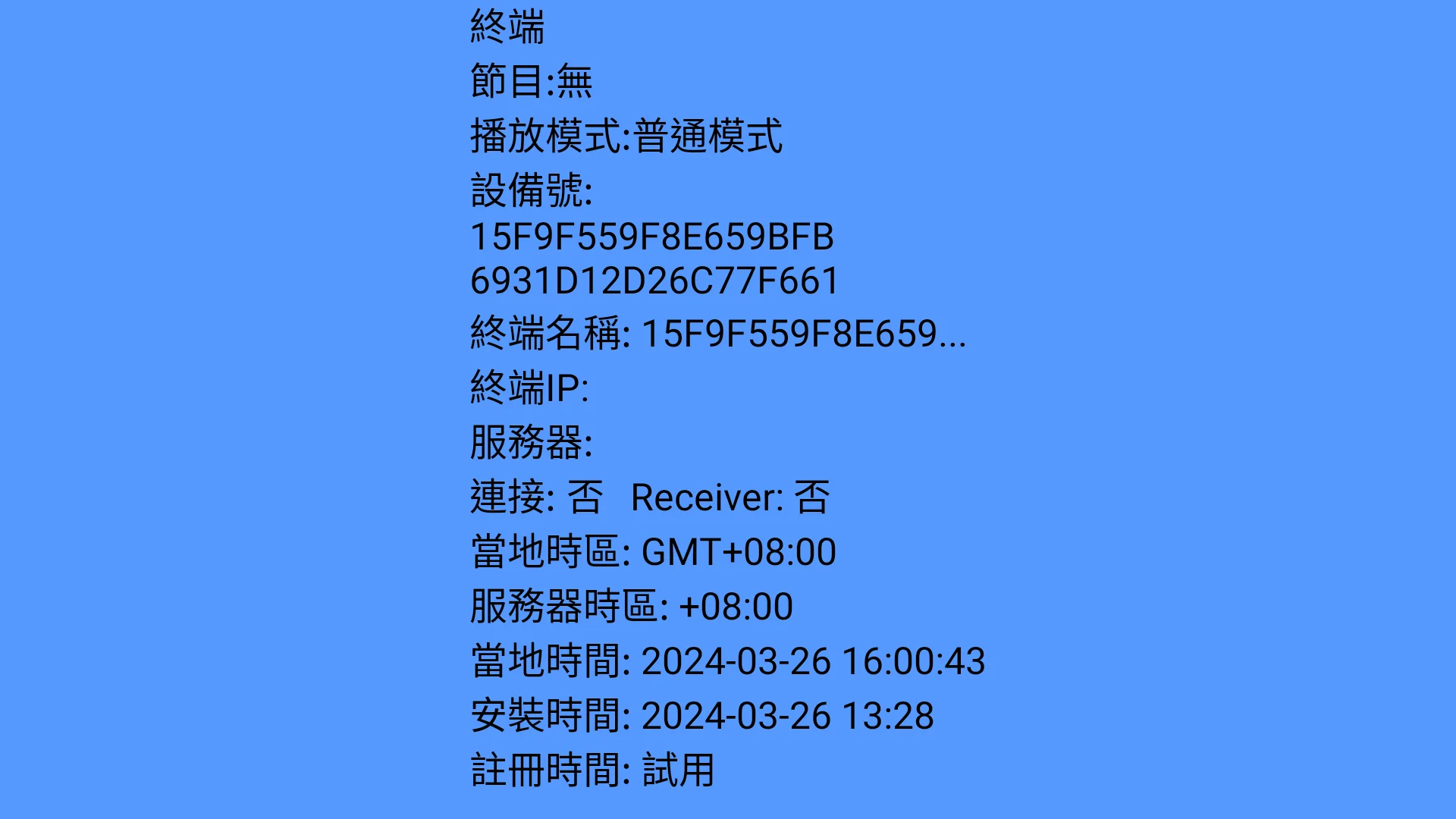

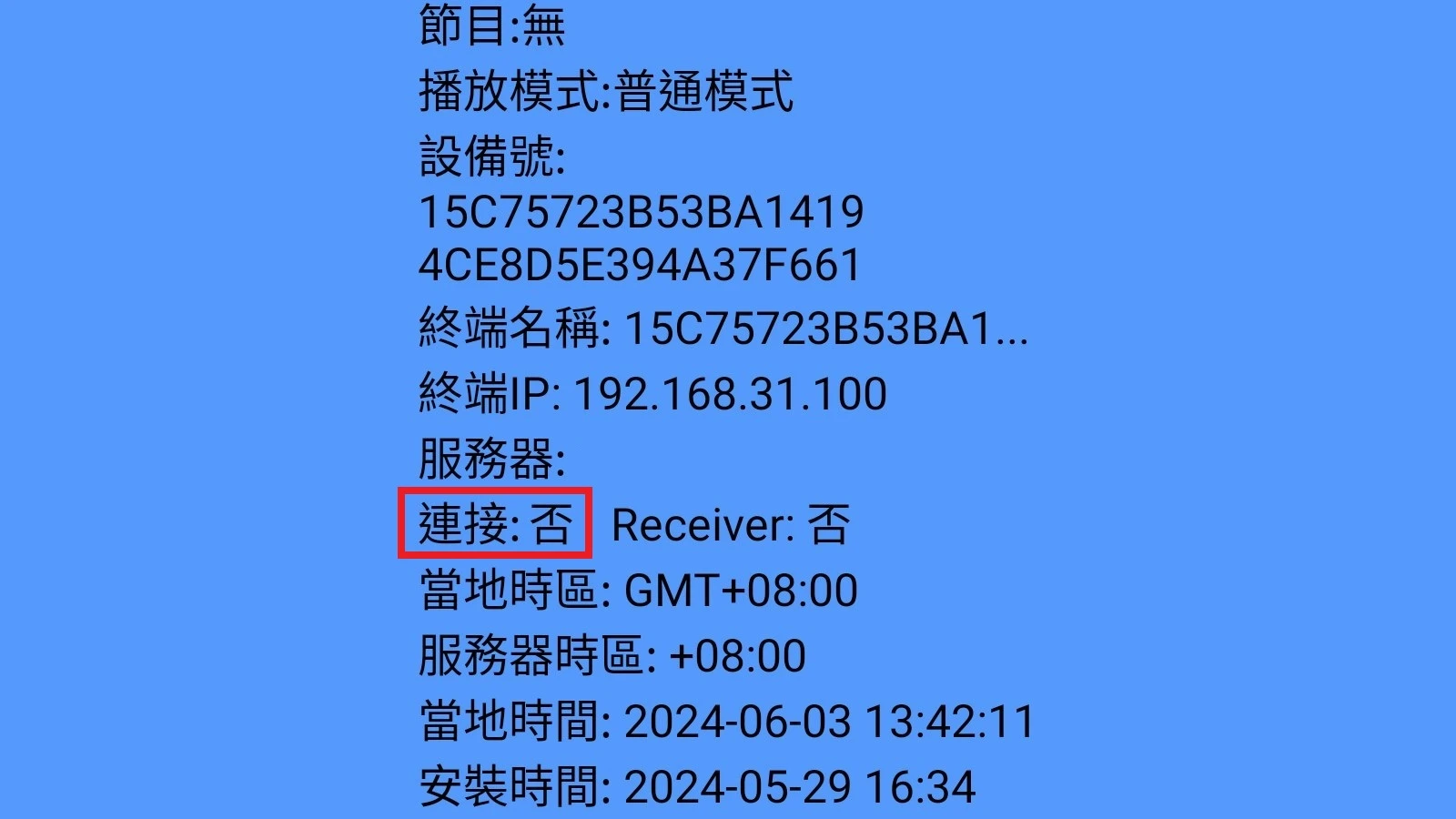

將播放器連接螢幕並啟動電源，系統在經過約一分鐘的開機程序後，如果沒有預設節目或等待設定的話，將會停留在這藍底黑字的終端（Terminal）畫面。

終端選單

將USB滑鼠連與播放器連接後，在藍底黑字的終端（Terminal）畫面，連續按下滑鼠右鍵二下，即可進入Android CMS播放器的終端選單畫面，各選單功能簡介如下：

• 設定：在此輸入伺服器的固定IP、實體IP或專屬網址，以及設定終端設備（播放器）名稱，輸入後播放器需重新開機才能生效。
• 日誌：播放器設備的登入及使用相關紀錄
• 高級：打開進階選項，在此可控制終端節目播放、暫停及停止（回到本藍底黑字的Terminal終端畫面）狀態，設定定時開關機或更改播放器通訊連接埠（預設TCP/UDP Port : 6100 不需變動）等功能。
• 退出：退出終端選單畫面，進入Android CMS播放器的安卓系統桌面。

顯示設定

進入Android CMS播放器系統的安卓桌面，以滑鼠左鍵點擊「設定」的齒輪圖示，進行播放器系統相關設定，右邊倒數第二個Terminal App即為「終端」的應用程式，主要做為數位看板播放節目使用，擁有系統優先啟動及最上層權限。

備註：在此模式下，滑鼠左鍵為執行，滑鼠右鍵為退出，按住滑鼠左鍵移動，可模擬手指拖曳的動作。

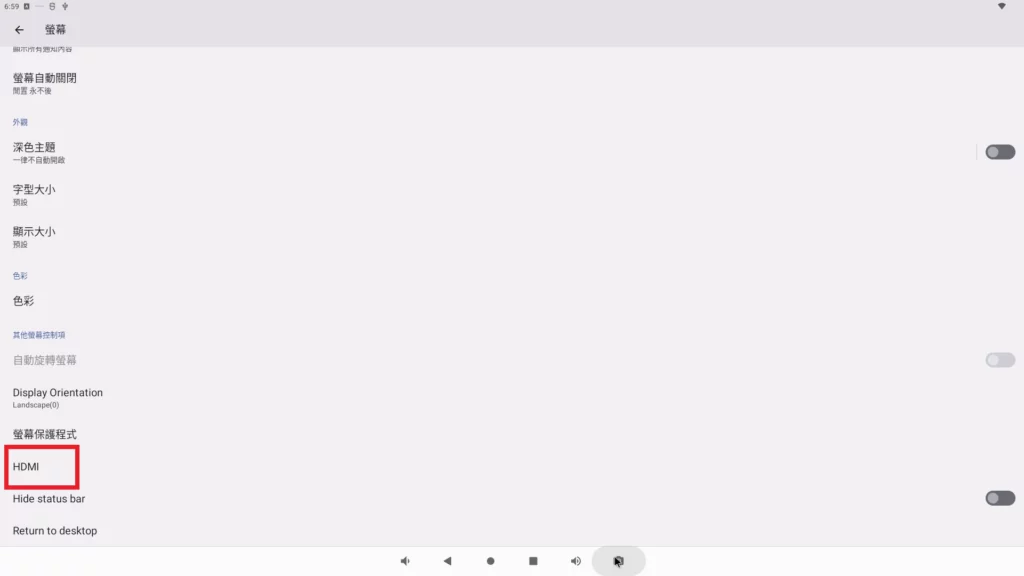

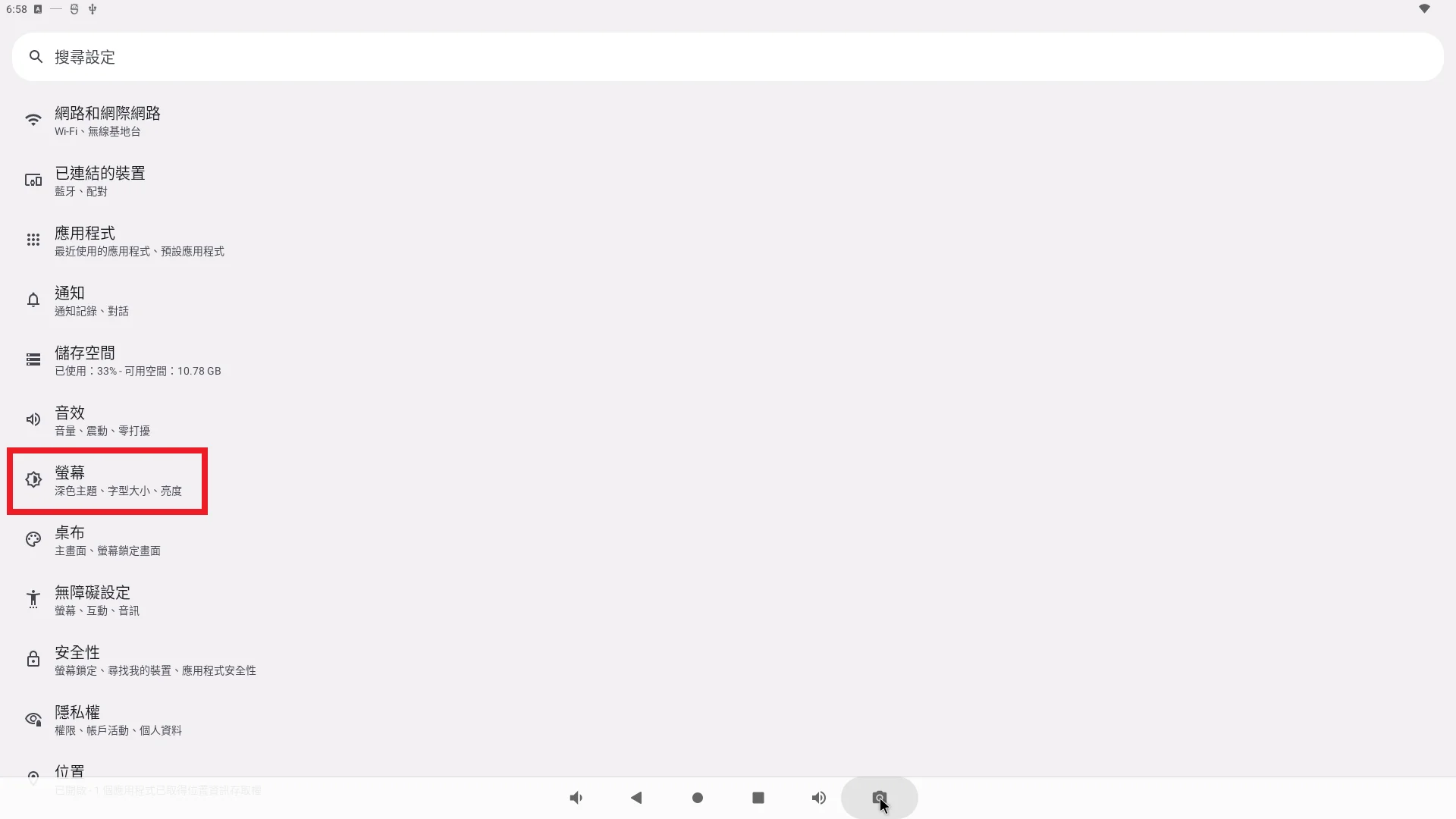

在設定的選單中，點擊「螢幕」欄位，接著進到「HDMI」欄位，進行螢幕顯示相關設定。

點擊「Resolution」欄位，依照螢幕規格選擇適當的解析度，或是選擇「Auto」讓系統顯示最佳化解析度。

網路設定

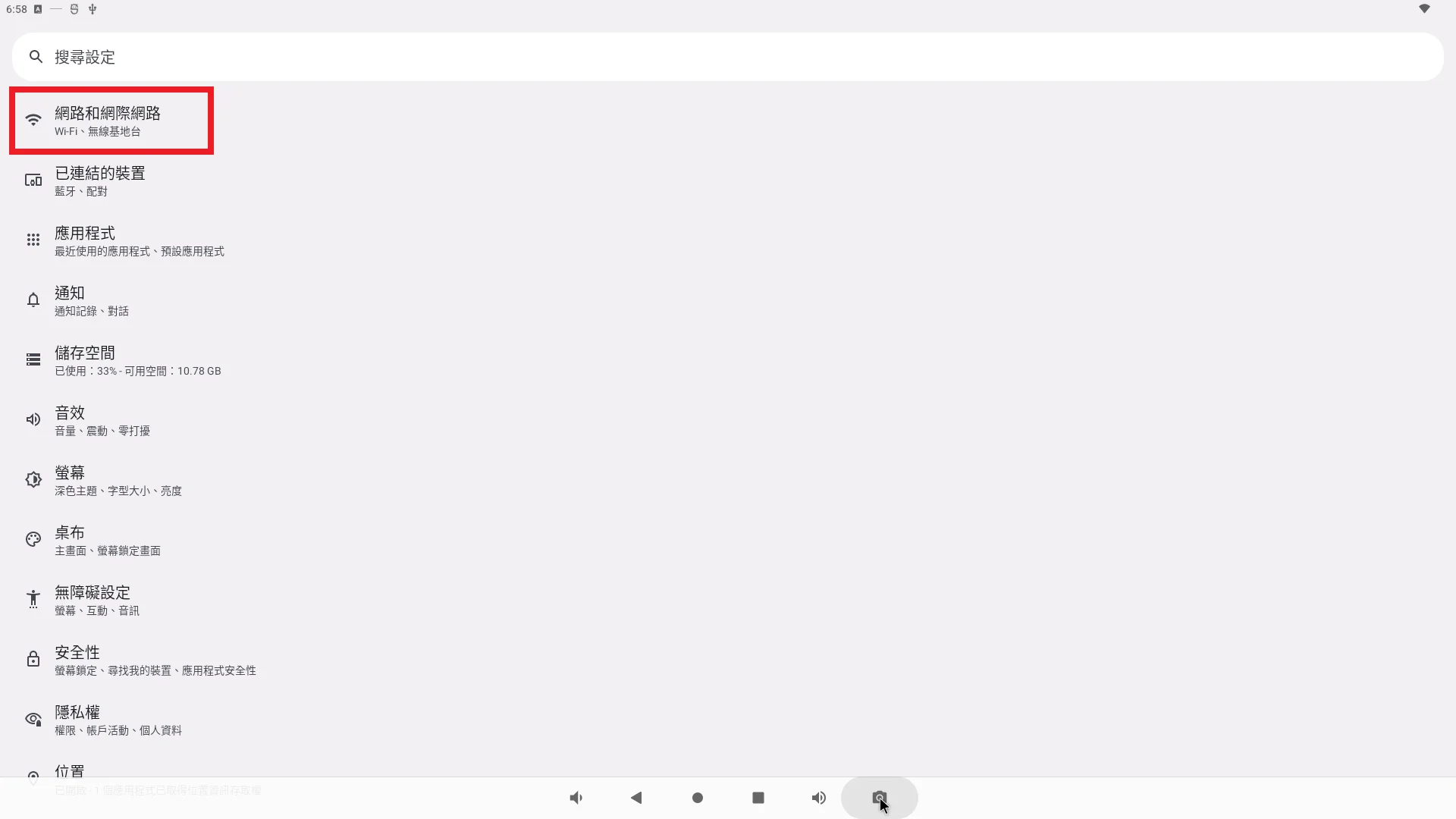

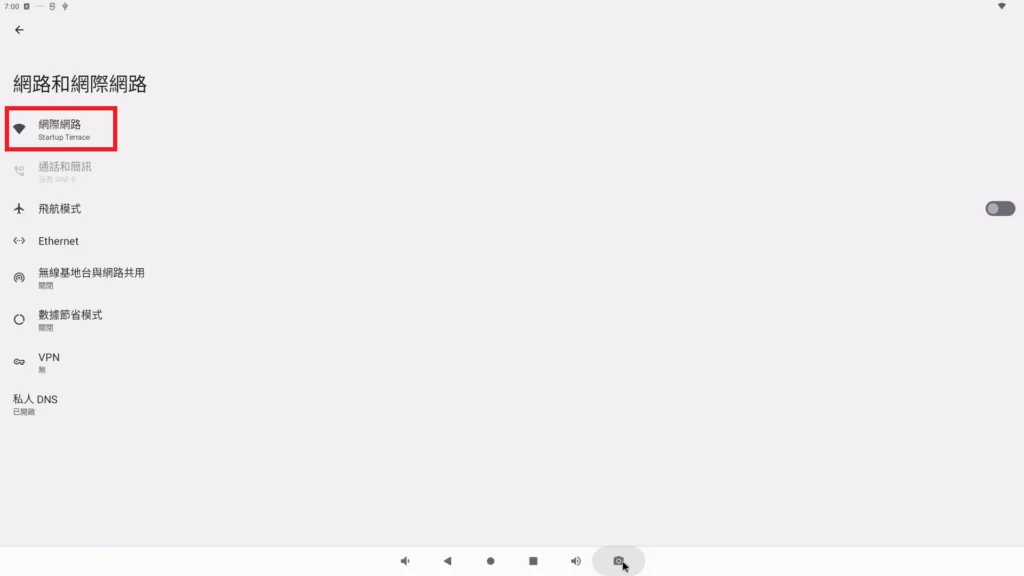

在設定的選單中，點擊「網路和網際網路」欄位，接著進到「網際網路」欄位，進行無線上網相關設定。

在「網際網路」設定頁面，「開啟」WiFi無線網路功能後，選擇網域並輸入密碼連接上網。

設定範例

以下將以同在一個區域網路內的設備，進行CMS的設定與連接示範。

硬體

• Windows電腦主機一台，同時做為使用端（Console）及伺服器（Server）使用。
• Android CMS Player 安卓CMS播放器一台，並連接螢幕、網路及滑鼠。
• FHD或4K解析螢幕一台。

軟體

• CMS伺服器軟體
• Chrome/Edge/FireFox瀏覽器

設定

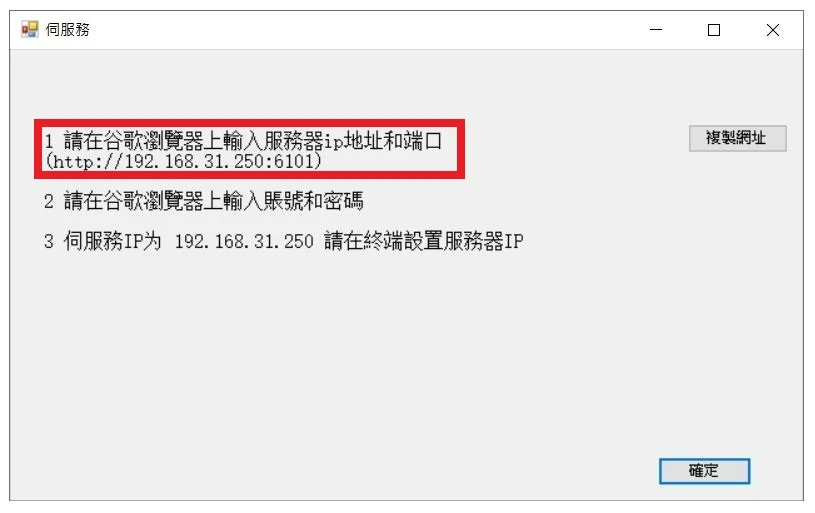

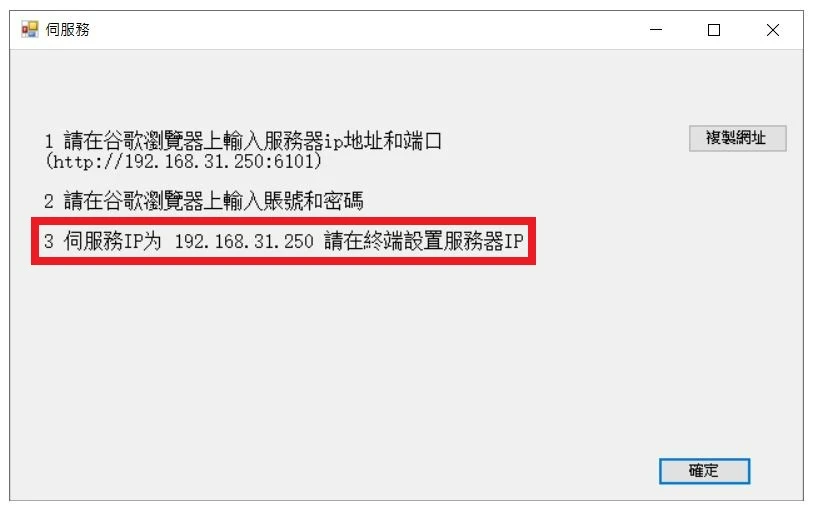

在安裝完CMS軟體後，點擊桌面「Server」程式捷徑，看到桌面跳出的提示視窗中，記下紅框處伺服器IP資訊，方便稍後至播放器輸入。

並確認右下角工作列中，「伺服器」及「伺服器監聽」二個程式已完成常駐。

將Android CMS播放器透過HDMI與螢幕連接，並接上一支USB介面的滑鼠，開啟電源，在開機完成後的終端畫面，看到目前服務器（伺服器）IP尚未設定，同時，如紅框處顯示的「否」表示，目前終端尚未與伺服器連接。

接著，在畫面的任一位置，滑鼠右鍵二下，打開終端選單，並進入「設定」欄位。

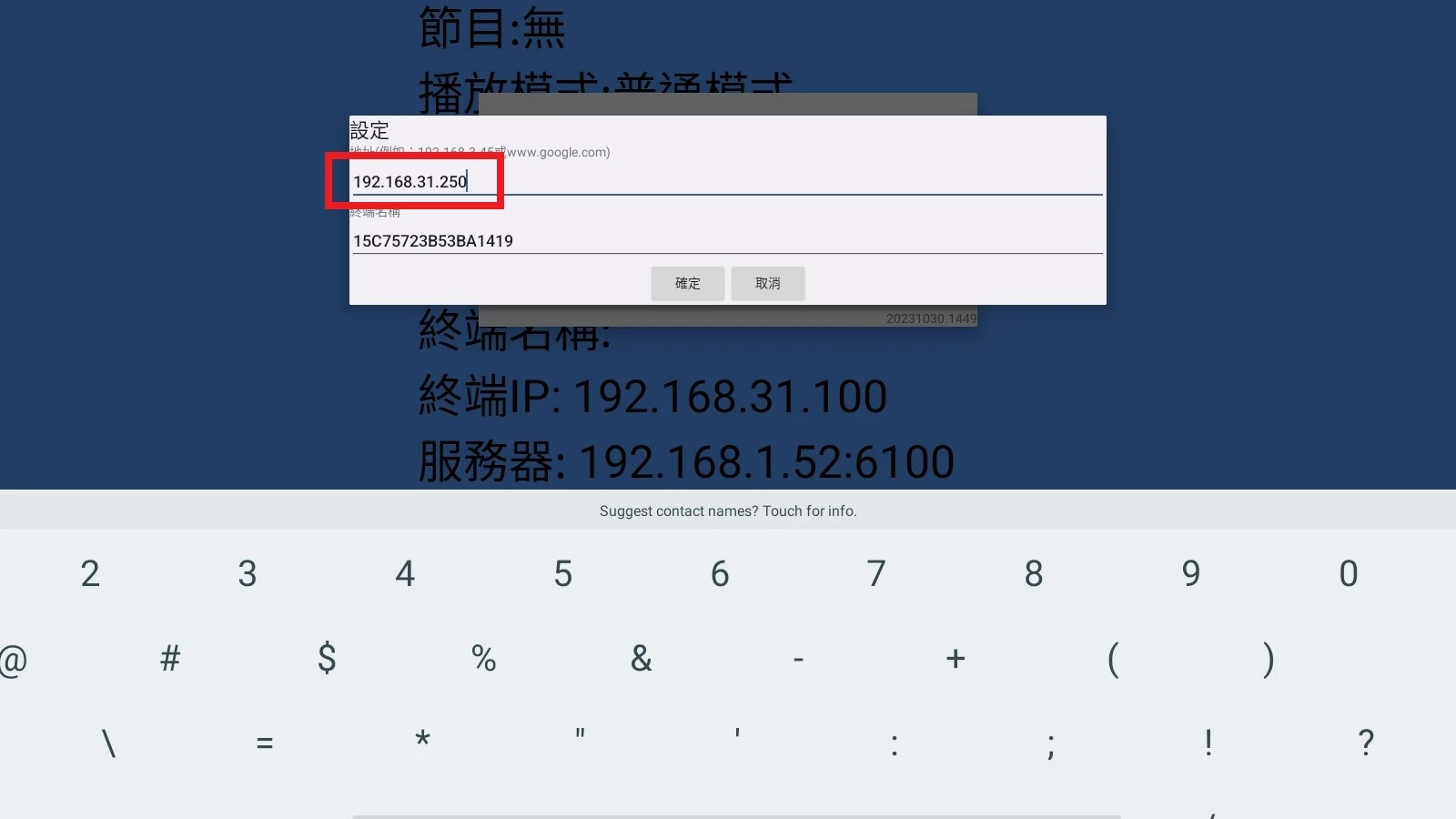

在設定的第一個位址欄位，輸入剛剛所記下的伺服器IP位址，如範例為 192.168.31.250 完成後按下確定。

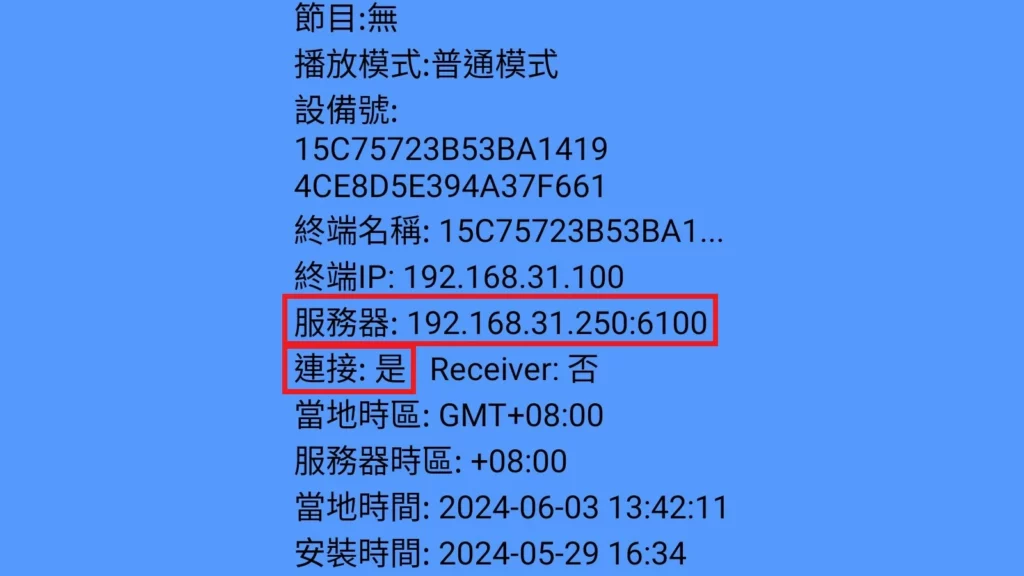

約過數十秒後，我們即可在終端畫面，看到服務器（伺服器）IP ，已經按照剛剛輸入的 192.168.31.250 正確顯示，同時連接狀態也改為「是」，代表終端與伺服器完成連接，至此Android CMS播放器設定已完成，可將USB滑鼠移除，並將播放器重新開機。

接著回到電腦前面，按照剛剛伺服器軟體提示視窗中，第一行的資訊（或按右邊複製網址按紐）。

在瀏覽器的網址列中輸入或貼上，即可進入頁籤標題為Digital Signage的CMS後台登入畫面。

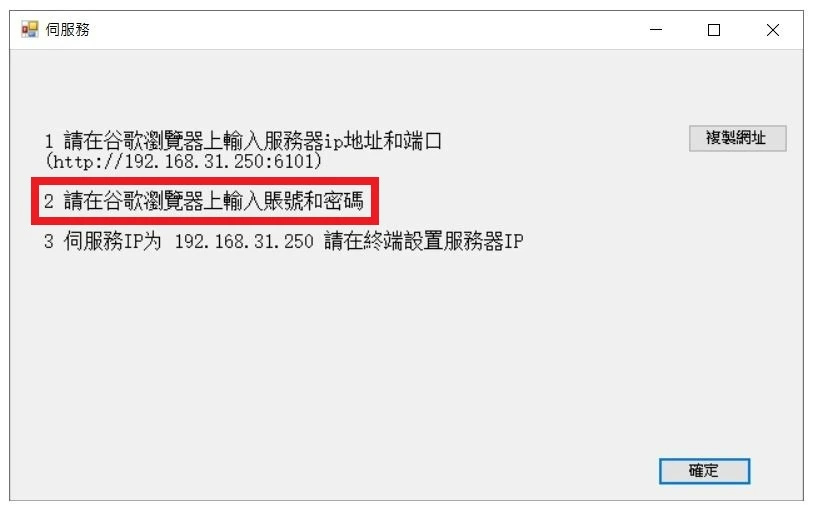

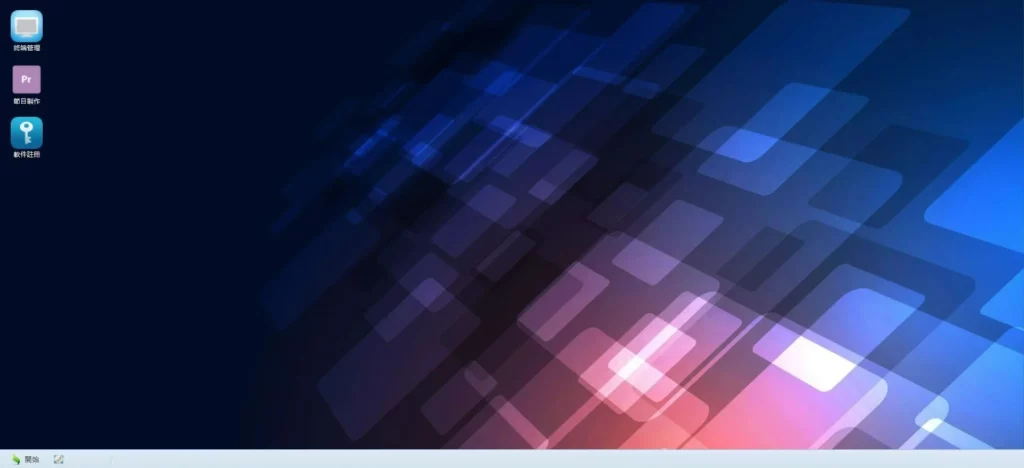

同按按照伺服器軟體提示視窗中，第二行的預設帳號密碼輸入，即可進入CMS的後台桌面。

到此為止，整個數位看板的CMS內容管理系統架構，已成功設定完成。

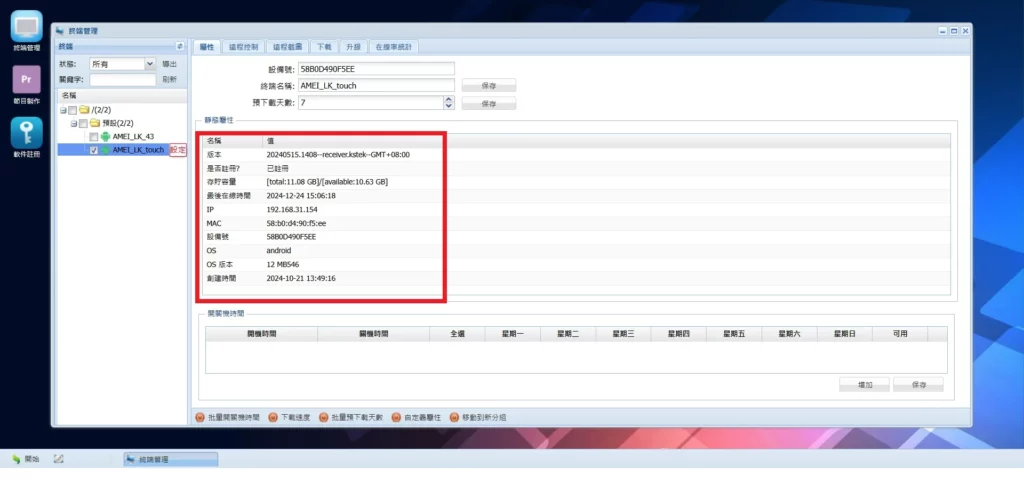

補充：除了直接檢查終端畫面外，從CMS桌面打開「終端管理」這個程式，也可以看到終端（播放器）的詳細狀態（左列中安卓機器人綠色代表上線、黑色為離線），同時也可以進行遠端管理、畫面截圖或上線統計等。

軟體註冊（軟件註冊）

執行桌面「軟體註冊」程式，即可得知目前所屬Android CMS播放器的註冊狀態及試用階段。

節目製作

佈局

在開始製作節目之前，我們先說明「節目佈局」與「時間佈局」這二種主要的節目型態，以及利用「連接節目」的功能來製作出，各種變化多端或整合多元的節目類型，豐富我們的播放內容。

絕對佈局

可在節目背景上面，自由的設計編排各種元素，並加入動靜態素材，創作出內容豐富且風格獨具的節目。

在編輯區域中，絕對佈局中的編排的元素，具有類似圖層前後位置的概念（排列越下面，在畫面越上面），意即後面製作的元素，如果與前面已完成的元素重疊，將會覆蓋掉前面的元素，如需改變前後位置，可按照備註的方式進行調整。

時間佈局

所有建立的元素，只會按照排列順序及設定時間，以「全螢幕」的模式進行滿版播放，適合用來連接各種節目及素材，將各種不同類型的節目，做成類似節目清單的方式，按照希望順序與時間來播放。

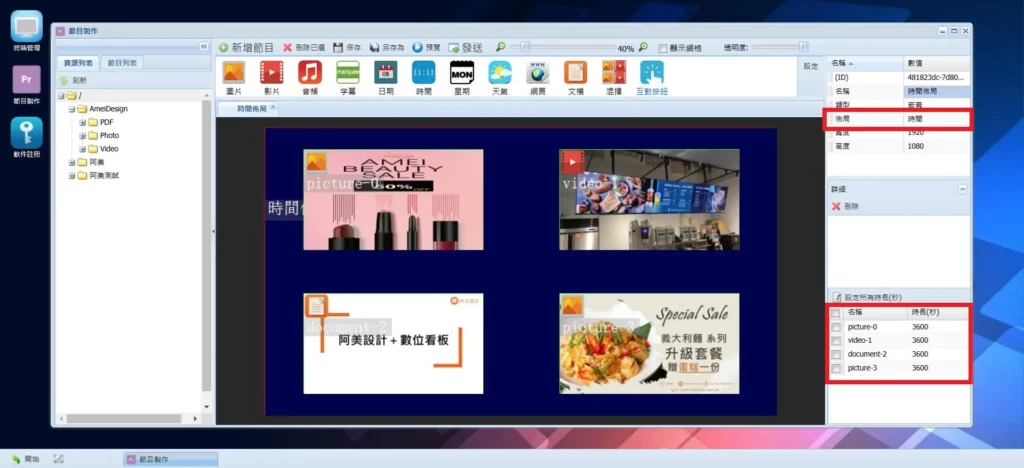

在時間佈局的編輯區域中，所有的元素區塊，將會以由左而右、從上而下的大小區塊，做為播放排列順序的「示意」呈現，所以無法調整位置及尺寸，每個元素區塊僅會按照設定的時間及順序，「全螢幕」的輪流播放，就像是數位相框一樣。

所以在時間佈局中，更需要注意播放的素材尺寸比例，如上圖中，左上角的圖片元素（picture-0）即為直立比例9：16的輪播圖片，卻放到比例為16：9，橫向螢幕圖片框的錯誤示範，如此將會擠壓或拉伸畫面，影響美感及觀看體驗。

連接節目（鏈接節目）

由於Android播放器一次只能播放一個節目，所以利用連接節目的功能，來製作一個由多個節目，組合而成的複合式節目（類似節目／播放清單）就非常實用，我們可以利用在時間佈局的節目中，所有的節目都是以全螢幕格式，按照「時間順序」進行滿版播放的特性，來進行節目連接製作。

在時間佈局的編輯區域中，將不同的節目，透過「連接節目」的功能，組成希望的節目清單，製作方式如下：

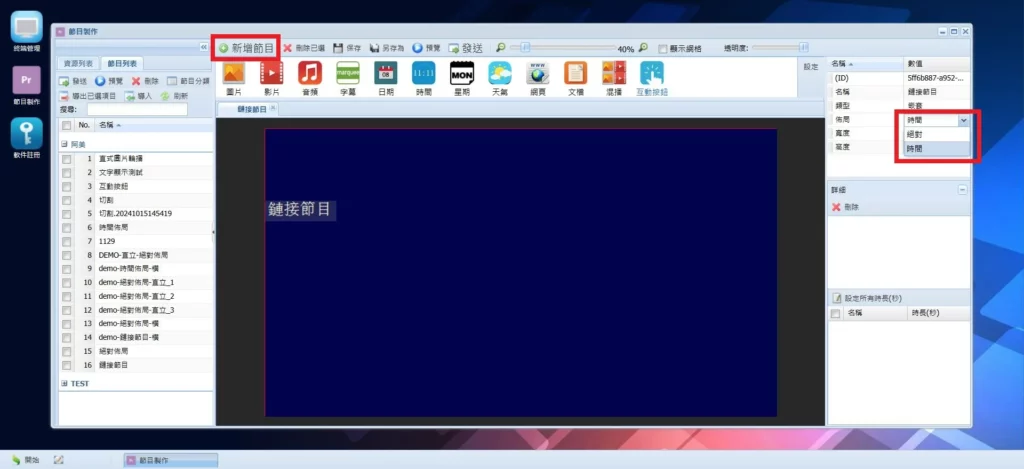

新增一個節目，並在右邊元素設定區，將佈局選為時間。

在節目編輯區域上點選滑鼠右鍵，選擇連接節目。

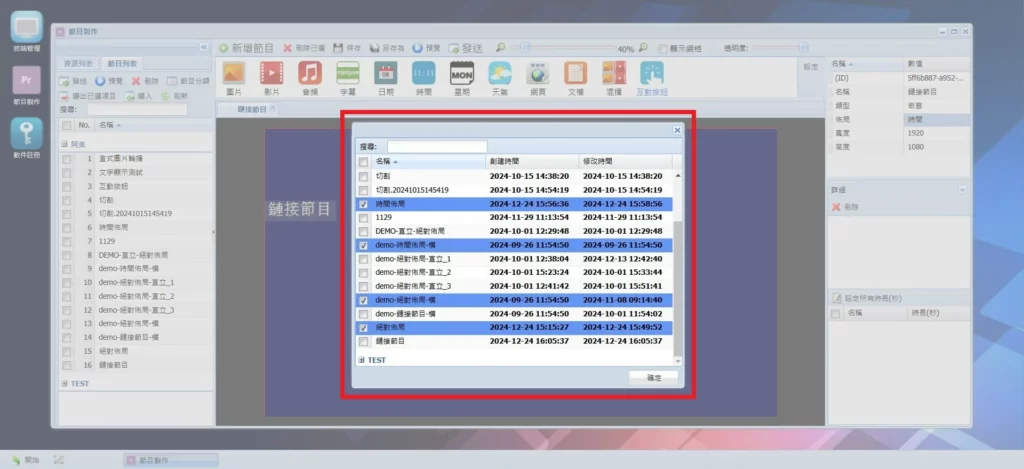

勾選希望加入的節目，點選確認鍵。

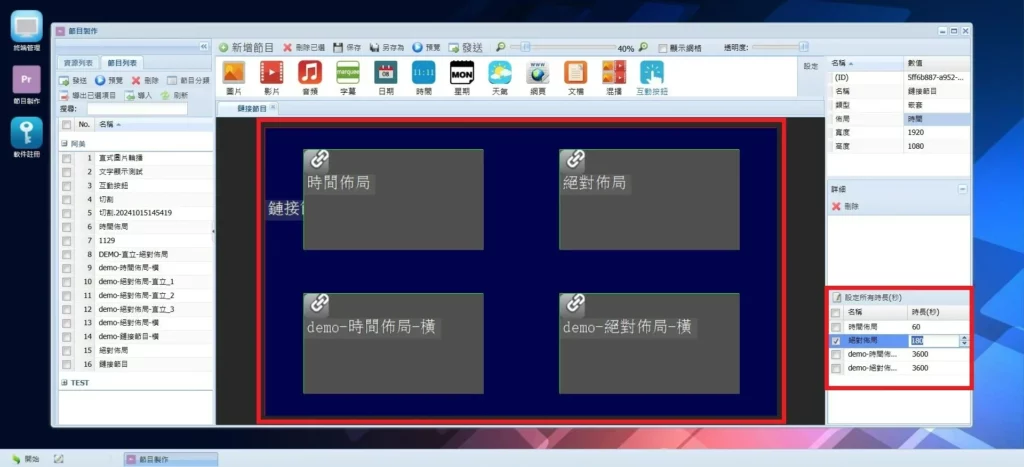

節目按照「時間佈局」的排列示意連接／加入完成，元素設定右下方可以按照每個節目的時間長度，個別進行調整（預設為每個節目播放3600秒／60分鐘），即可完成連接節目（節目清單）的製作。

製作範例

在了解絕對及時間佈局的概念後，以下將以一台直立擺放的螢幕做為範例，利用系統預設「絕對佈局」的版型，一步一步的製作一個直立的節目，讓初次接觸Android CMS的朋友，能對這款功能強大且應用成熟的後台系統，快速熟悉、立即上手。

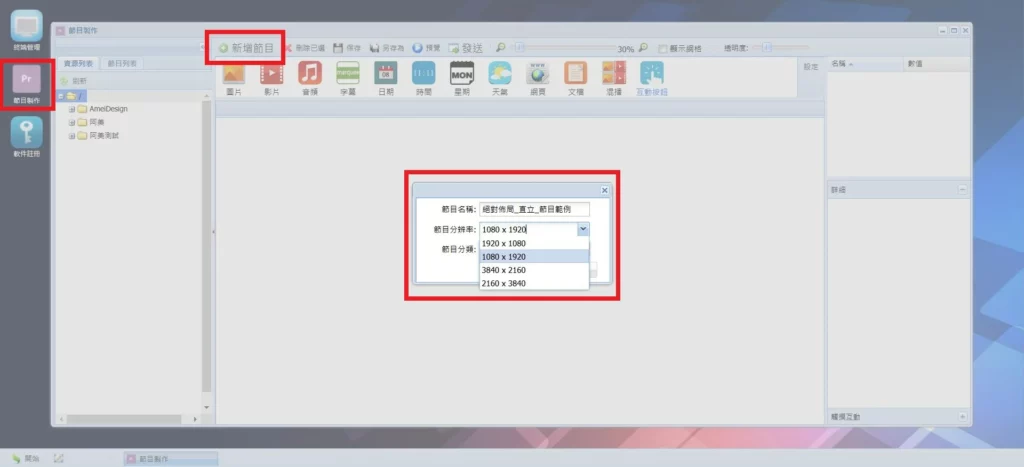

首先，執行桌面「節目製作」程式，點選「⊕新增節目」，輸入希望的節目名稱、選擇解析度（分辨率）及分類後，按下確定，本範例將採用直立螢幕的配置（1080×1920），在絕對佈局的版面設計中，進行示範。

備註：在節目解析度中，有4個預設的數值，分別為FHD畫質：螢幕擺放橫向1920×1080、螢幕擺放直立1080×1920 ，以及4K UHD畫質：螢幕擺放橫向3840×2160、螢幕擺放直立2160×3840。另外，如果像是柱狀、條狀或矩型拼接螢幕，所需要的特殊解析度，可以在此用手動修改輸入，即可獲得相同對應的版型面積。

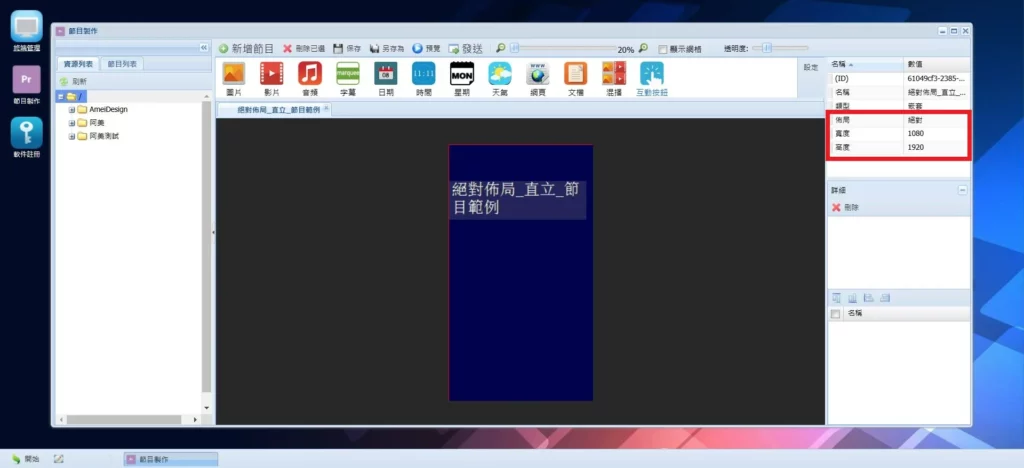

接著，一面採直立配置（1080×1920）的節目底圖，即出現在編輯區域。

我們首先要將準備好的素材，比如圖片、影片或PDF檔案等文件，上傳到伺服器的資料庫中。

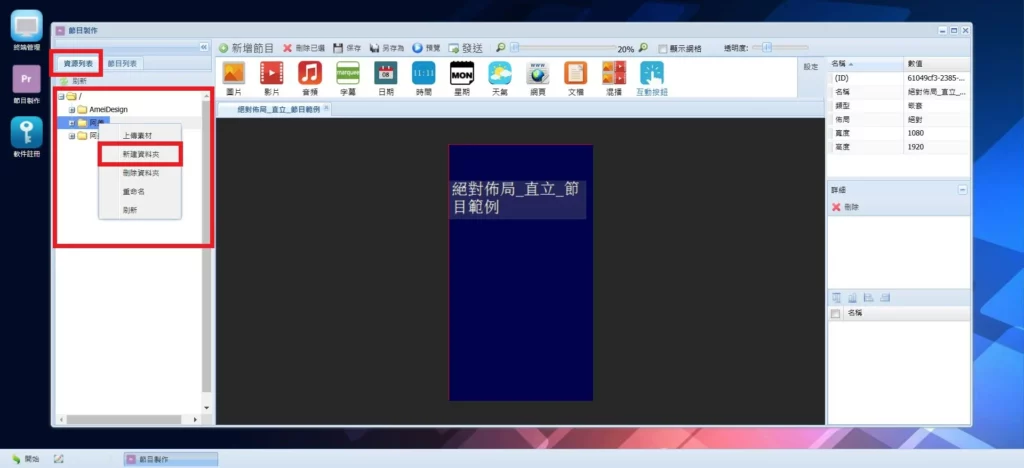

先到視窗左邊的「資源列表」欄位，在根目錄「／」或任何資料夾處，按下滑鼠右鍵（或按下滑鼠左鍵後，點選紅框中的設定），即可開啟命令視窗。

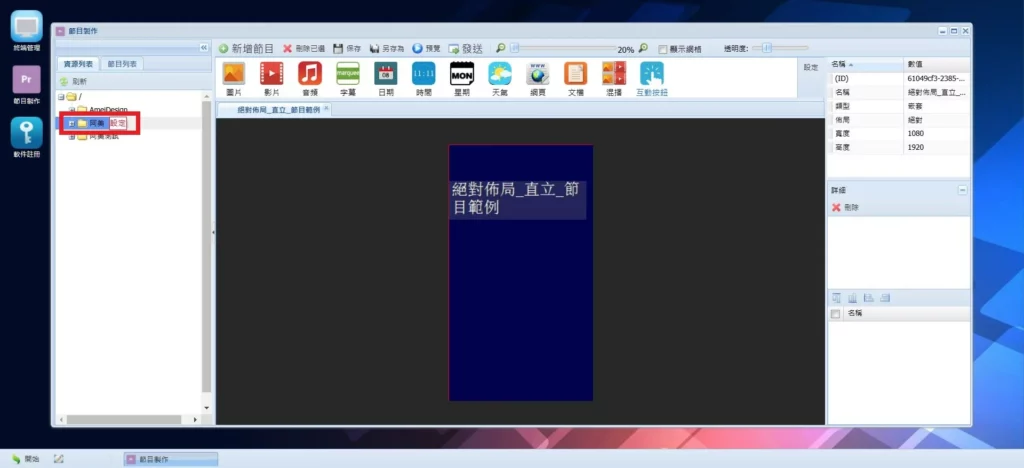

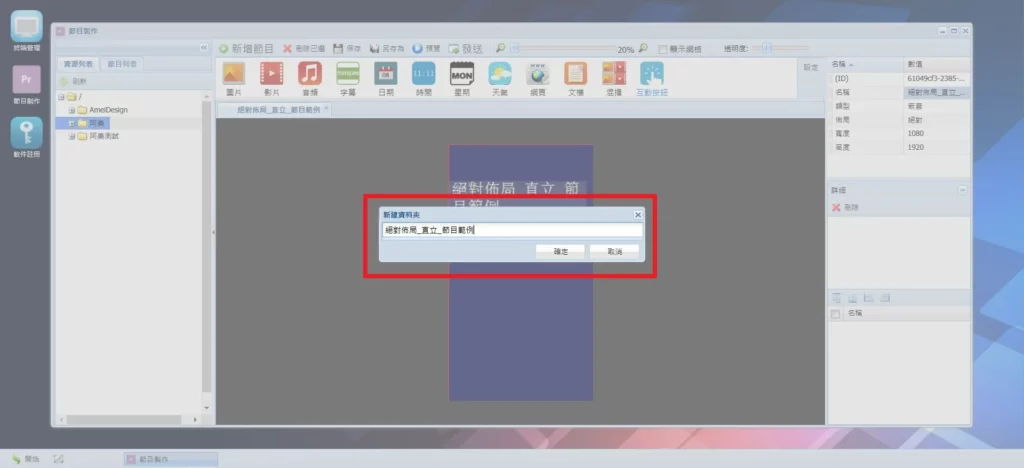

選擇「新建資料夾」後輸入名稱，即完成新增資料夾。

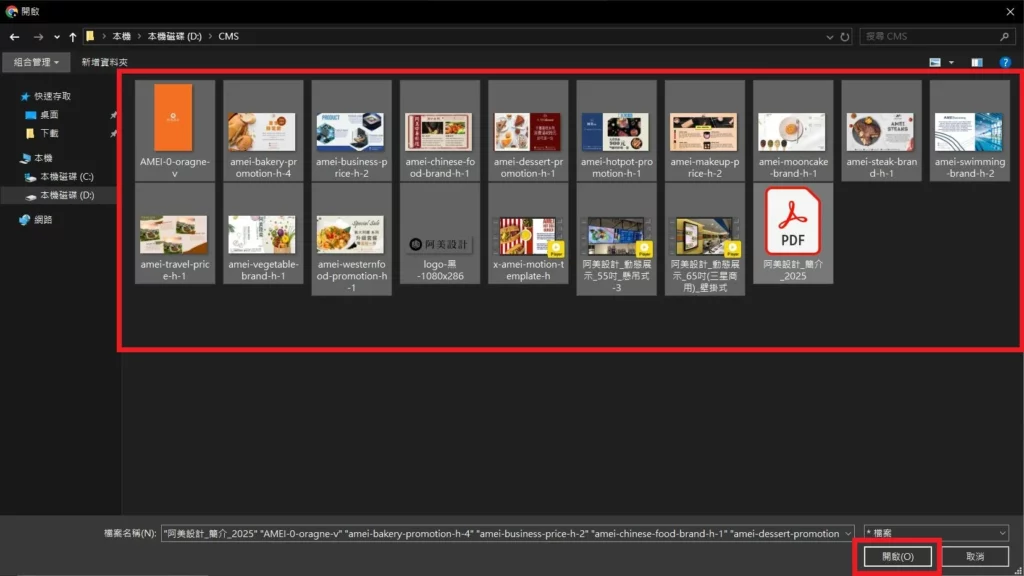

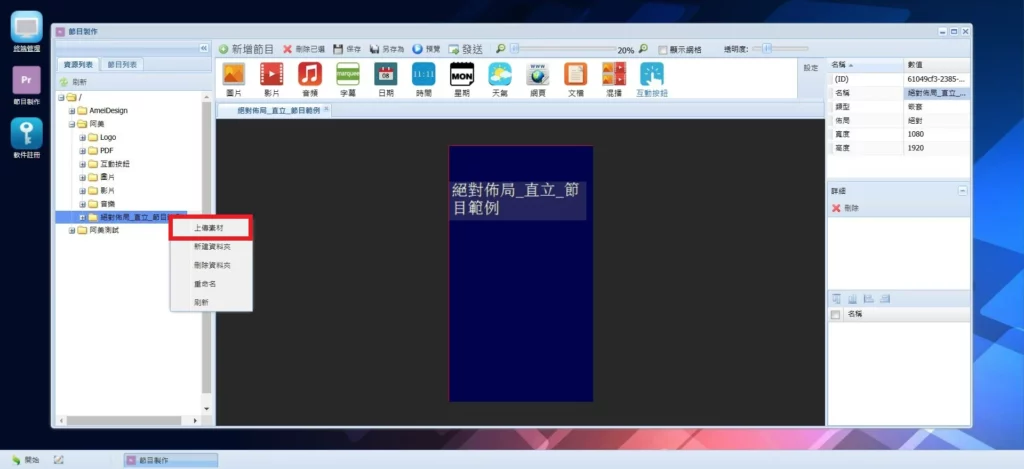

在該資料夾上按滑鼠右鍵，利用命令視窗中「上傳素材」功能，選擇想要使用的圖片、影片或文件（可以同時按鍵盤Shift鍵多選），點擊開啟按鈕，開始進行上傳伺服器資料庫的程序，並且，請注意上傳的素材，單一檔案不可超過2GB的容量限制。

本範例中上傳的素材與種類，包含圖片、影片及PDF文件，僅做為示範用途；實際操作時，建議您可以自行按照需求，分類或分層建立資料夾，並分別上傳對應的素材，以方便管理及共用。

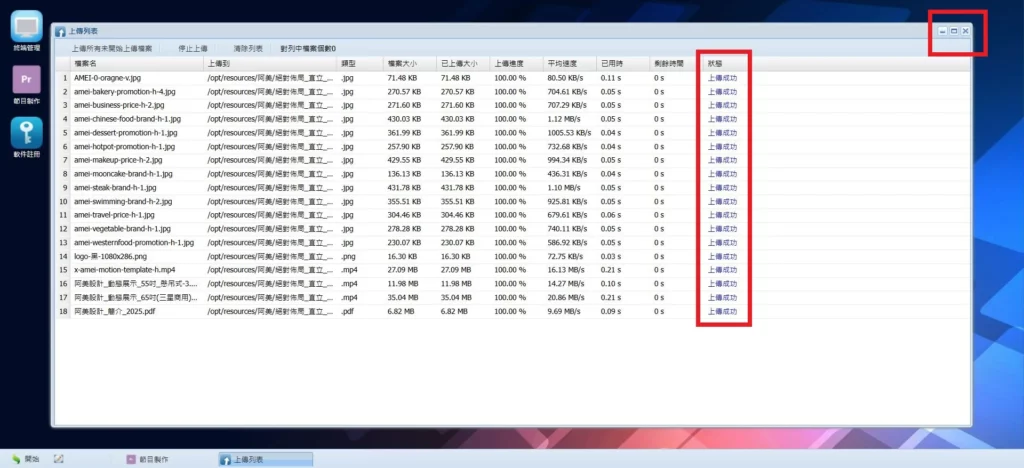

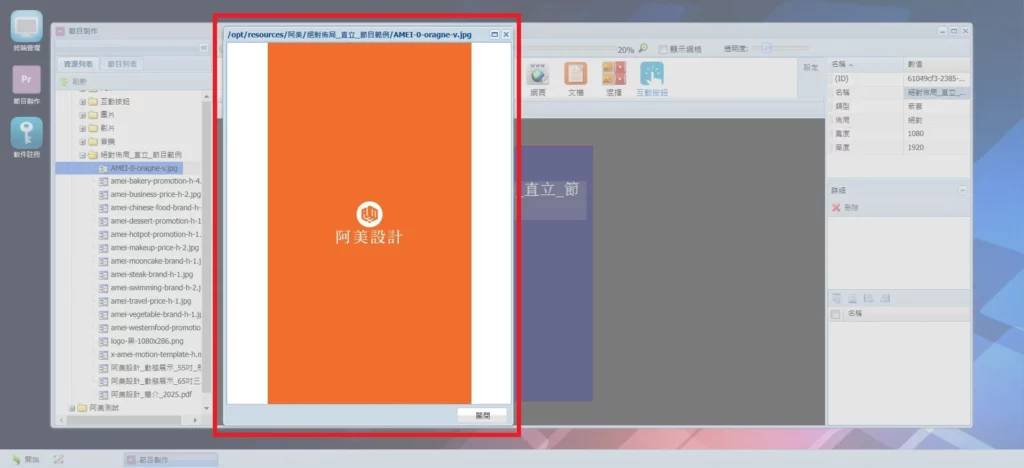

待自動跳出的「上傳列表」中，所有檔案均上傳成功後，即可點右上角「X」關閉，素材上傳階段即完成，後續素材也可以在「資源列表」中，雙擊滑鼠左鍵進行預覽。

由於目前的節目是沒有背景的（編輯畫面中的深藍底只是示意），所以，在開始製作節目之前，通常我們會先進行「鋪底」的動作，以避免後面各種元素堆疊上去之後，卻沒有背景的問題，這邊建議背景可以選擇單純的底色或底圖，以避免太強烈或複雜的背景，反而干擾前方的元素主題。

在前面的上傳素材時，我們已經預先準備好，一張完全符合9：16比例與1080×1920解析度，構圖簡潔的圖片做為背景，以避免畫面被壓縮或拉伸，呈現最清晰的視覺效果。

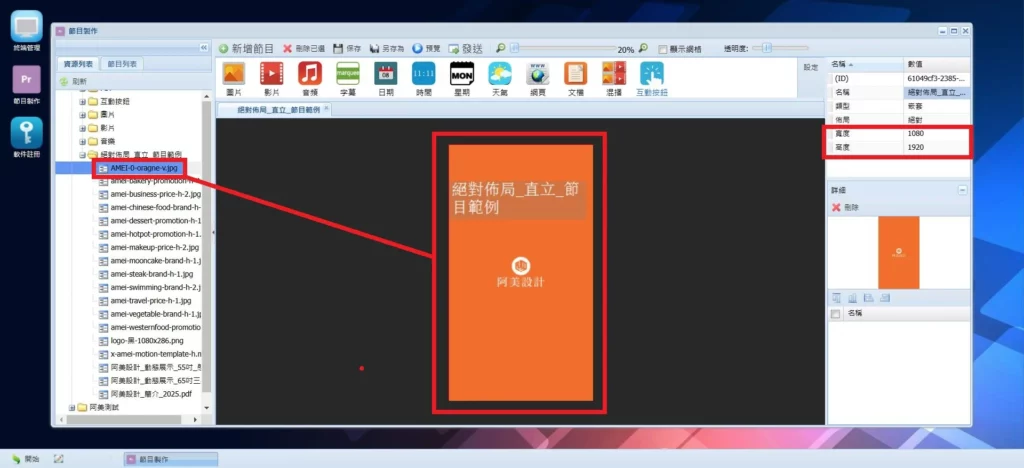

操作方式很簡單，直接從「資源列表」中點選這張圖片，按住滑鼠左鍵，拖曳至編輯區域並放開左鍵，即可為節目建立背景。

接著，我們就開始利用元素選單中的各種元素，比如圖片、影片或字幕等，加入對應的各種素材，讓節目豐富起來。

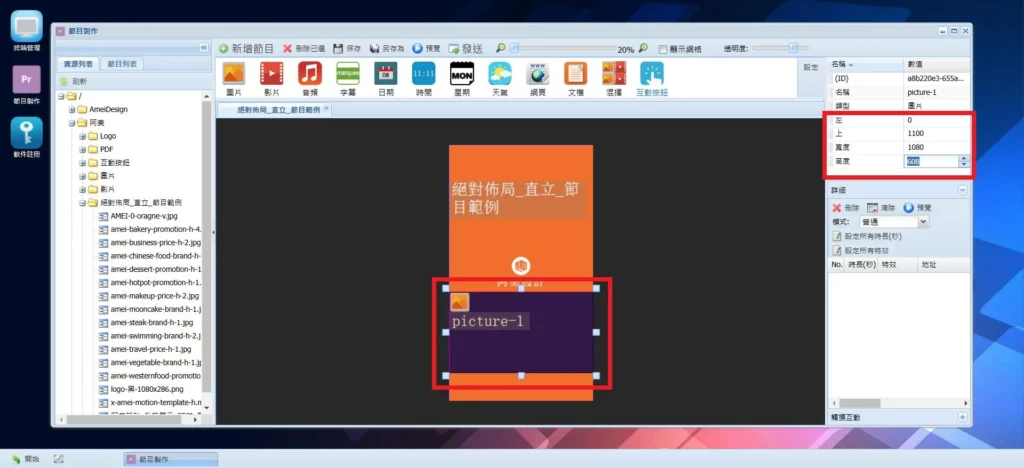

首先點選上方元素選單中的「圖片」元素，接下來會出現一個可以調整位置及大小尺寸的元素框。

我們可以直接在該元素框上按住滑鼠左鍵，來放大縮小或拖曳定位，也可以在畫面右方的設定處，直接輸入該元素框的位置與尺寸數值，達到精確的調整與定位。

在本範例中，我們已經預先規劃好，在該位置會放入16：9的橫向圖片進行輪播，並與畫面等寬，所以我們這邊按照等比例縮小（1920×1080：1080×608），並直接輸入對應數值：寬度1080、高度608，完成一個等比的圖片框設定。

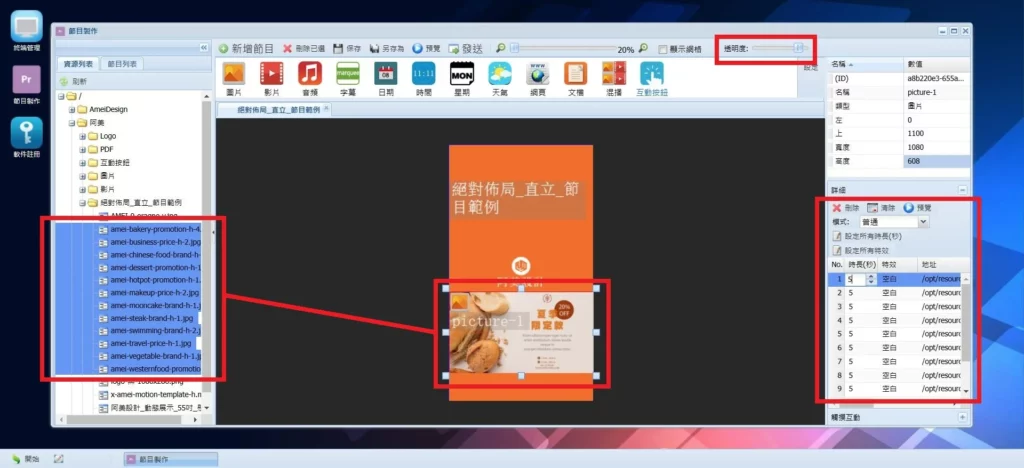

接著，我們即可將「資源列表」中的對應素材－圖片，拖曳到該元素框裡面（可同時按鍵盤Shift鍵多選），並且在右方設定中，針對個別圖片的播放屬性，比如播放順序（按住圖片上下搬移位置）、時間長度或轉場特效等，進行個別或統一設定，而上方紅框內的「透明度」，以及左邊的「顯示網格」，可以按照自己的操作習慣進行調整。

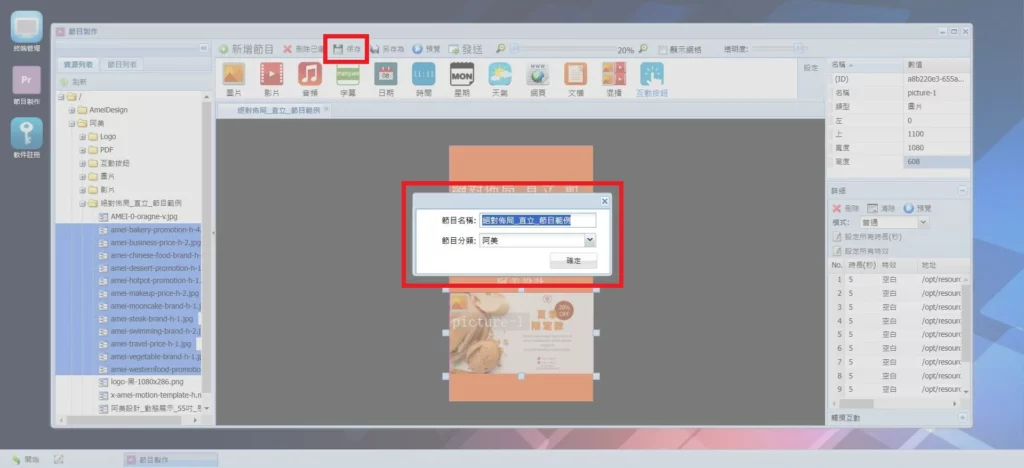

製作過程中，可以隨時按「保存」或「另存為」，將目前節目的製作進度儲存起來。下面我們將繼續新增，包含影片及字幕等不同素材類型的元素到節目裡來。

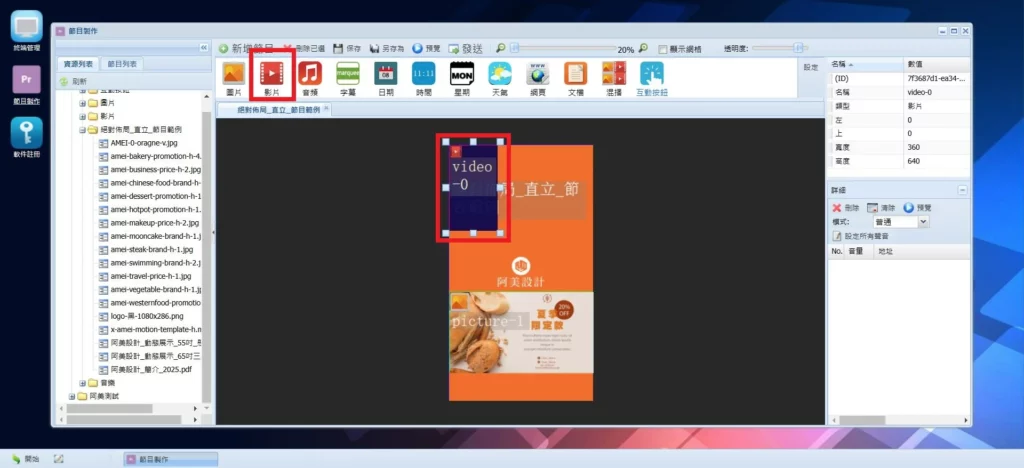

點選上方元素選單中的「影片」元素後，跟前面的程序一樣，我們可以利用拖曳拖曳或輸入數值，設定該元素框的大小及位置。

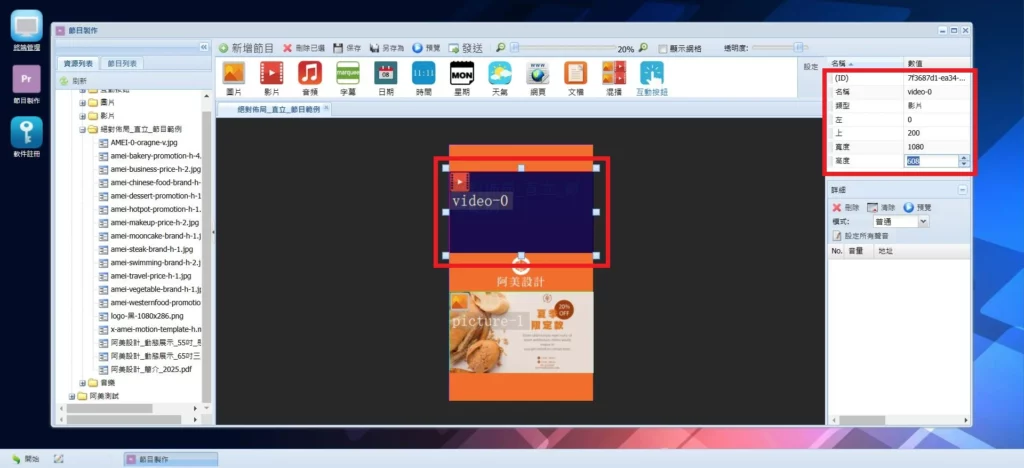

由於本範例準備的影片，一樣都是採用橫向FHD 1920×1080拍攝及製作，所以我們比照剛剛的圖片設定，將元素框的比例設定為 1080×608 的 1：1 等比（1920×1080：1080×608）大小，以避免破壞原始影片的畫面，保持最佳觀看體驗。

一樣從「資源列表」中，透過多選的方式（同時按鍵盤Shift鍵多選），將影片拖曳進對應的元素框中，並且重新設定播放順序及影片音量大小後，並再次保存節目。

備註：如果需要製作不同階段或分類節目，也可以利用「保存」鍵旁邊的「另存為」的功能，利用不同名稱來管理節目。

字幕（跑馬燈）也是電子／數位看板常用的功能，在某些臨時或重要的訊息傳遞，會動的文字，往往特別會吸引人們的注意，但是使用上仍須避免，訊息過多或壟長的字幕，造成干擾畫面或觀眾不耐。

在Android CMS中，字幕（跑馬燈）可以設定為靜態及動態二種，靜態的字幕（跑馬燈）也可以做為標題或抬頭使用，以下將針對這二種功能製作範例。

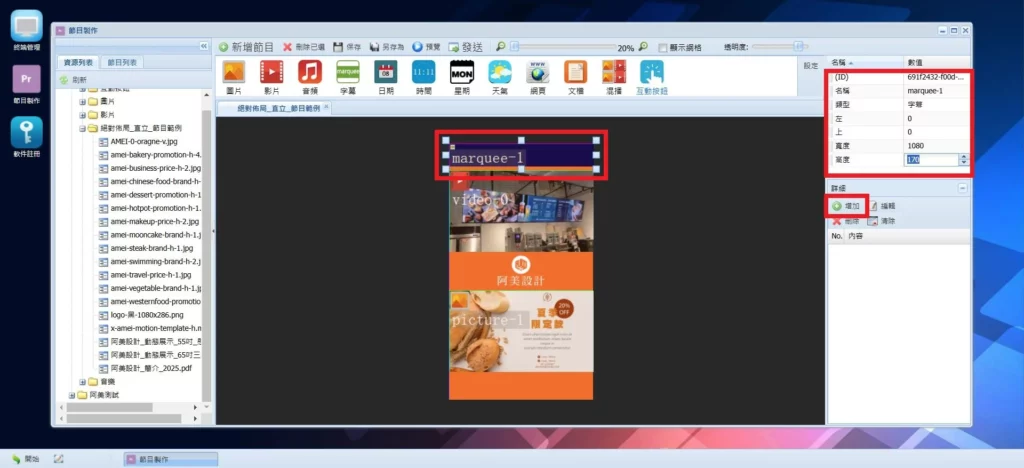

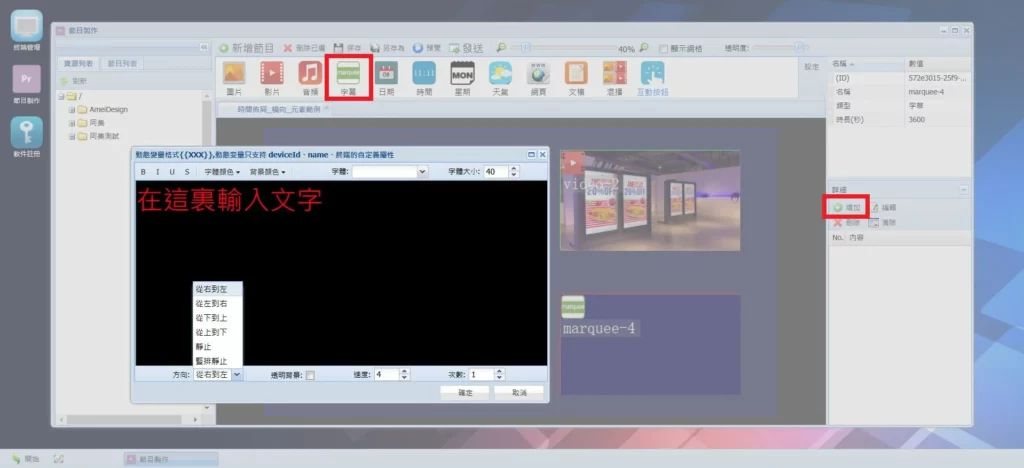

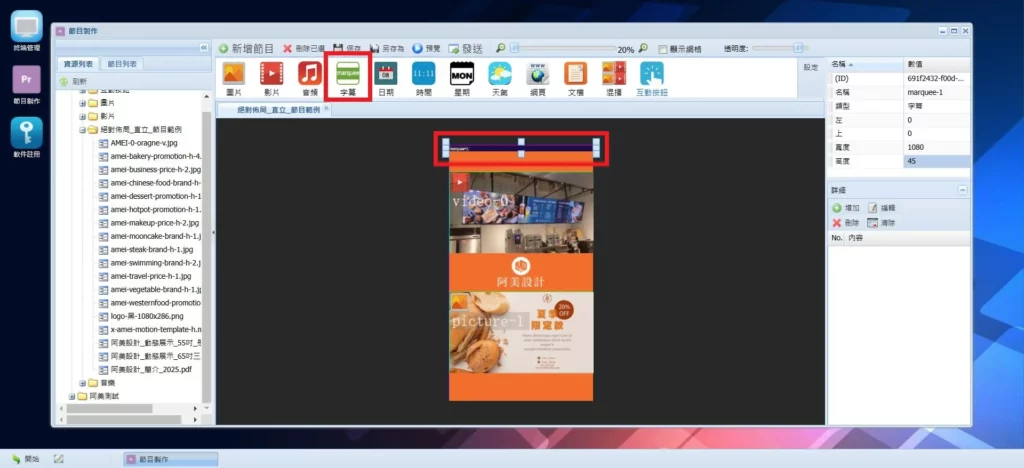

跟前面一樣，點選「字幕」的元素後，調整完元素框的大小尺寸並設定好位置後，後點擊紅框處的「⊕增加」新增字幕內容，請注意本字幕的方向為「靜止」。

備註：在本範例中，我們刻意將「字幕」與底下的「影片」元素框之間，留下30畫素的間距，目的是讓節目底圖的顏色露出，塑造成類似框架的呈現，避免素材邊緣黏合在一起，讓版面清楚且美觀。

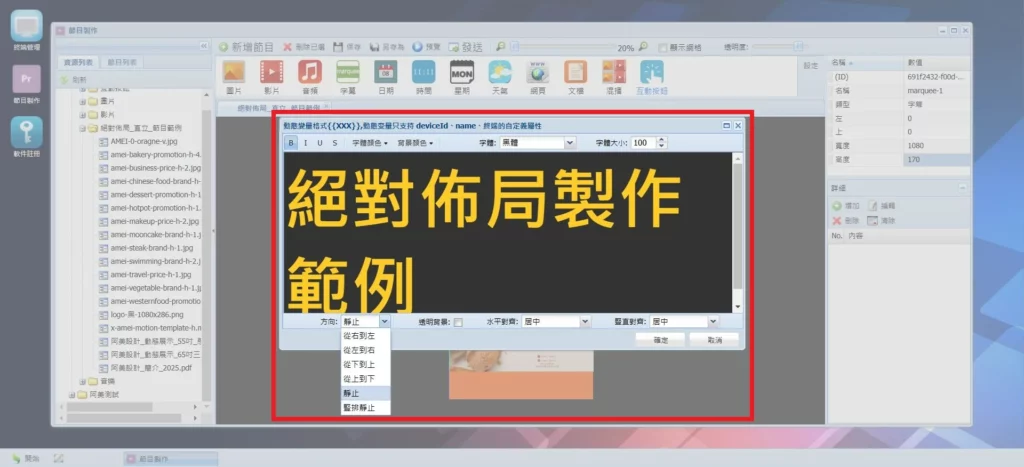

在字幕（marquee-1）的內容編輯視窗中，可以按照需求選擇字體、顏色、大小及方向（包含靜止）等；建議在新增字幕之後，透過終端管理中的「遠端截圖」功能（左右調整視窗邊緣，可呈現當前比例），即時確認字幕（跑馬燈）的大小及位置等資訊。

然後，我們將繼續在節目底部，按照前面步驟，再新增一則從方向為「從右至左」移動的字幕（marquee-2），完成並保存節目。

在元素選單中，還有一些可以用來點綴畫面的工具類型元素，比如日期、時間及天氣等資訊，以下將利用節目畫面的空白位置，分別新增時間及天氣二個元素，做為本次節目製作範例的結尾。

分別點選元素選單中的「日期」及「時間」，按照前面的步驟，調整好尺寸、位置、格式及顏色等。

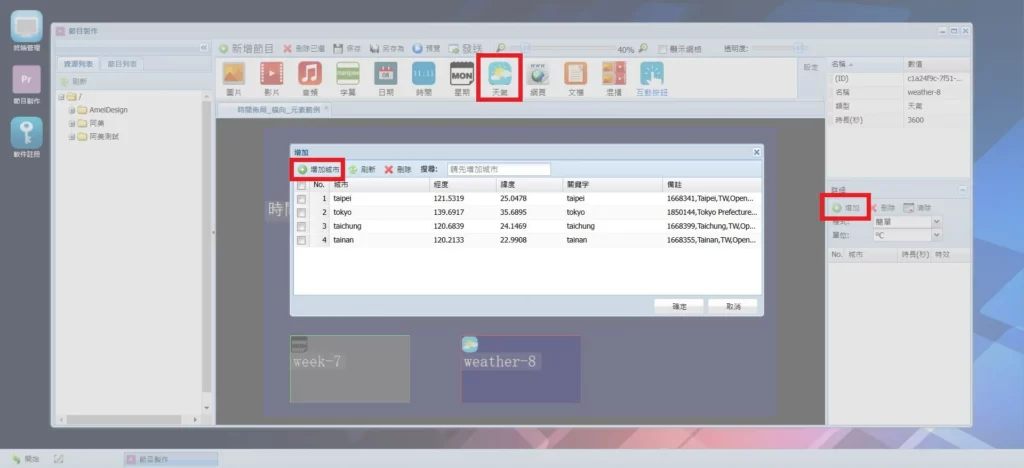

點選元素選單中的「天氣」，調整好元素框的尺寸及位置後，點擊「⊕增加」新增城市的即時天氣資訊。

備註：由於Android CMS的天氣資訊來源，主要為 OpenWeatherDataSource 及 H5DataSource 所提供的公開天氣數據，在搜尋城市時，建議以英文城市名稱，比如Taipei、Taichung等做為搜尋字詞，比較符合我們的使用習慣。

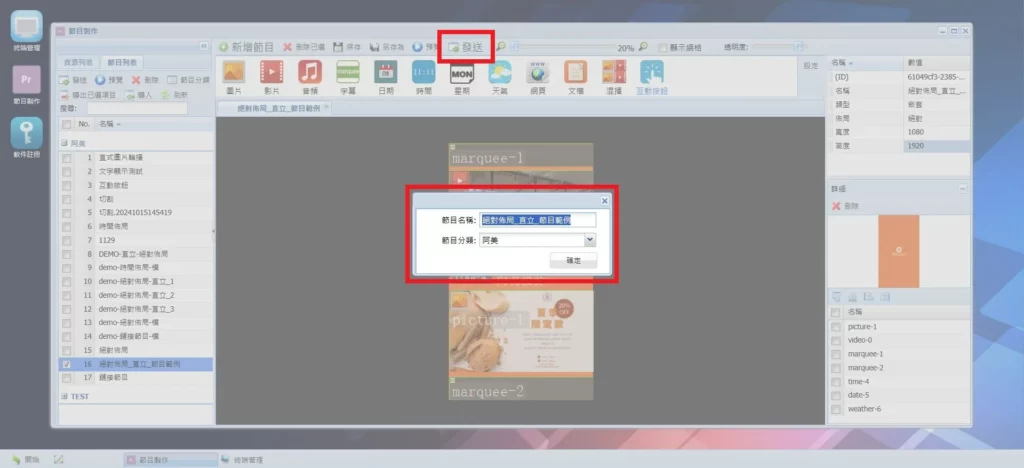

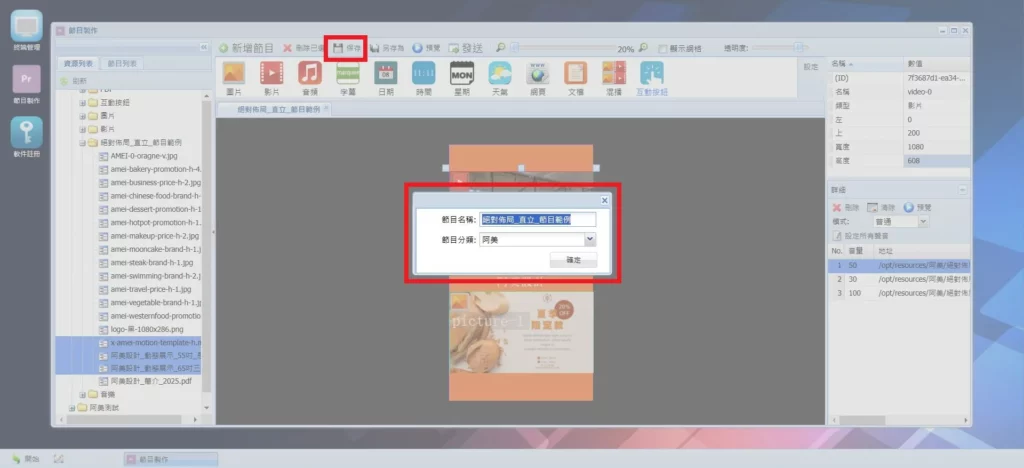

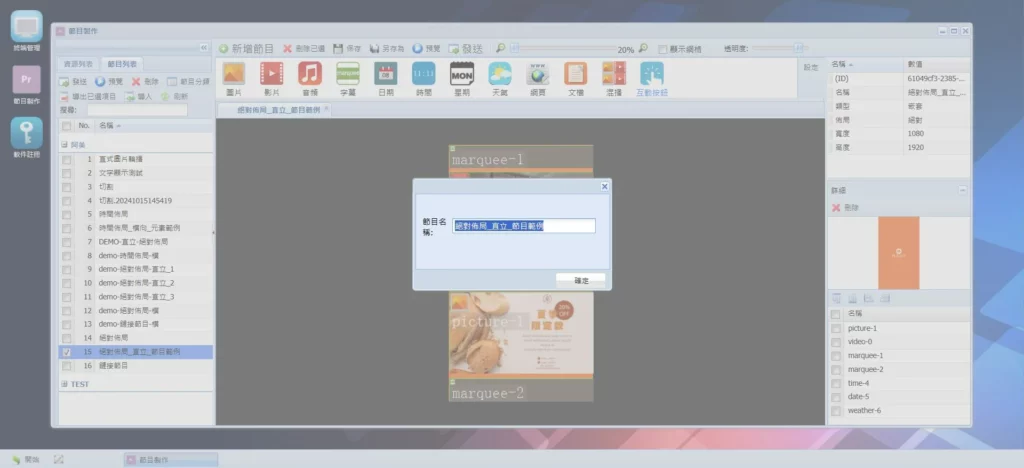

最後，整個製作節目的步驟到此完成，點擊上方的「發送」，再次確認節目名稱及分類後，按下確定按紐。

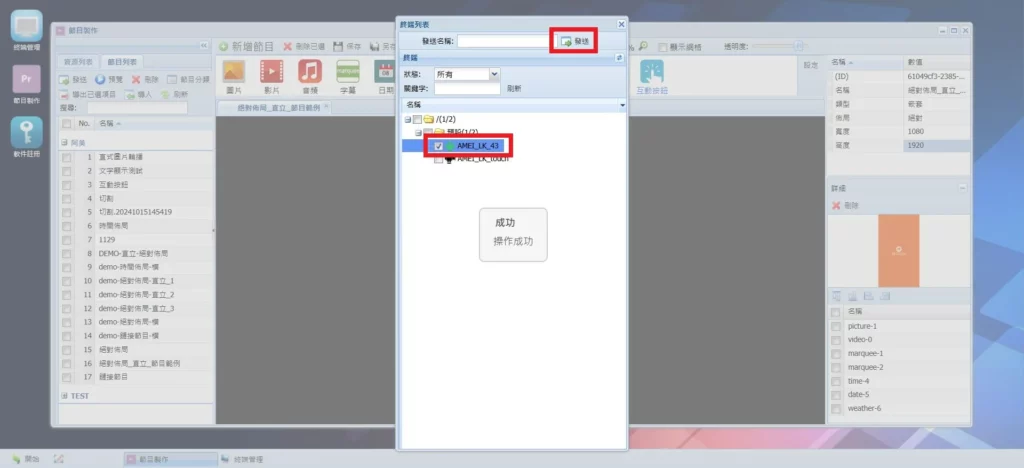

勾選希望播放本節目的上線終端設備（播放器），其中，綠色安卓機器人代表設備在線上，網路與連接狀態良好，而黑色安卓機器人代表設備離線，僅線上的設備可以進行更新、發送或監控等遠端作業。

這邊再次按下「發送」鍵，出現操作成功的通知訊息，即代表遠端的設備收到內容更新，很快的就會開始播放所發送的節目。

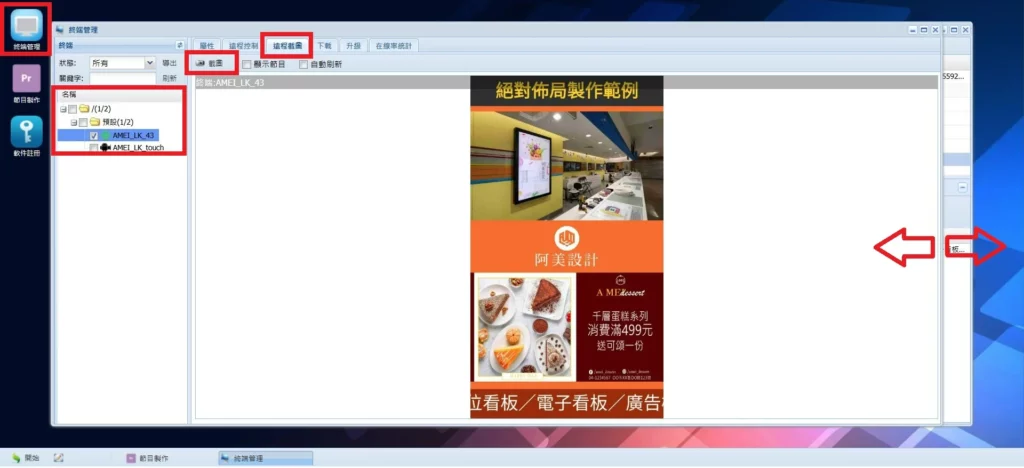

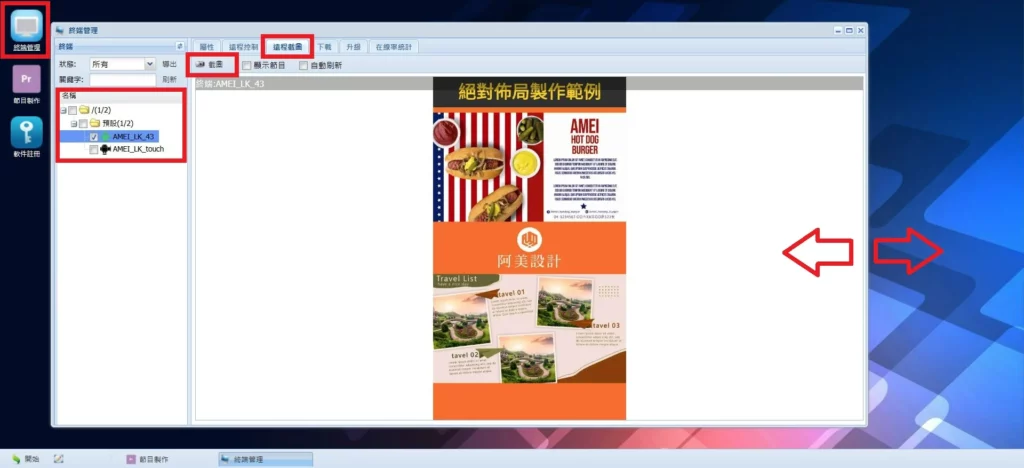

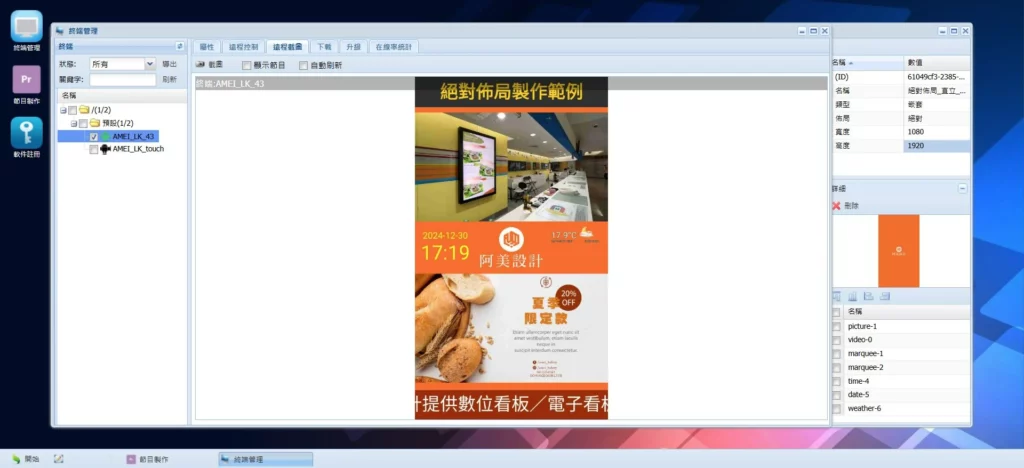

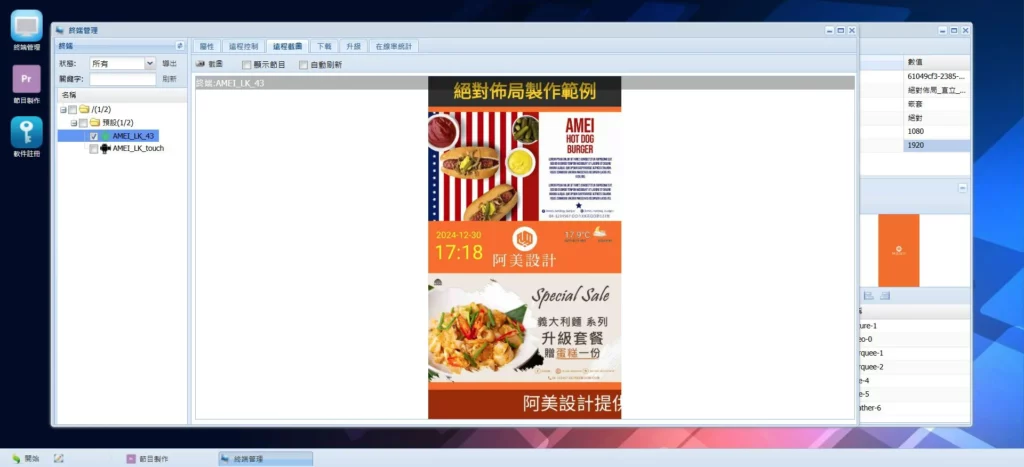

發送成功後，也可以透過「終端管理」中的遠端截圖，直接監看終端設備（播放器）目前的畫面。

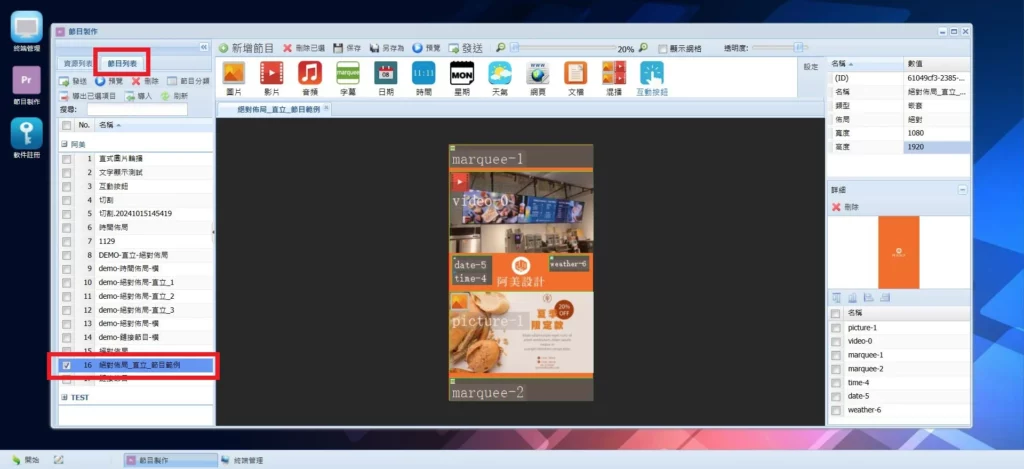

節目製作製作完成之後，下次如果需要重新編輯，可以在「節目列表」中雙擊滑鼠左鍵重新叫出該節目。

操作介面

• 命令列：在此新增、儲存、預覽及發送節目，同時可以設定製作節目時，編輯區域的畫面比例、網格及元素顯示的透明度。
• 資源列表與節目列表：資源列表用來管理製作節目所需的媒體素材，節目列表為管理現有節目及導入導出功能。
• 元素選單：製作節目的各種元素（Elements）選單，元素有可能是媒體、工具或功能。
• 編輯區域：節目製作時用來編排元素的區域，可透過命令列上「放大鏡」的拉桿，放大縮小呈現的比例。
• 元素區塊：每個放入邊輯區域的元素，都擁有自己獨立的區塊，可以調整位置、尺寸及前後順序（在絕對佈局下支援）。
• 元素設定：在此進行元素的相關設定，可設定選項依照編輯區域所選元素而定。

命令列

• 新增節目：新增一個全新空白的節目並開始製作。
• 刪除已選：刪除所選擇的元素。
• 保存：保存當前的節目。
• 另存為：將當前節目另存為一個新節目。
• 預覽：新增一個瀏覽器分頁預覽當前節目（部分元素不支援預覽效果）。
• 發送：發送當前的節目至終端設備（播放器）。
• 放大縮小：調整編輯區域的比例大小以方便製作。
• 顯示網格：顯示格線以方便將元素對齊。
• 透明度：調整元素在編輯區域的透明度。

新增節目設定：

• 節目名稱：自訂節目的名稱。
• 節目解析度：配合螢幕的擺設方向及原生解析度，選擇節目的解析度（設定後可依需求更換），目前內建FHD 1920×1080/1080×1920及4K UHD 3840×2160/2160×3840 這四種高解析度，如果需要特定解析度可以直接手動輸入。
• 節目分類：設定保存位置，可直接輸入名稱產生新的節目分類夾。

資源列表

放置及管理所有的媒體素材，在任一樹狀目錄資料上按滑鼠右鍵，即可叫出命令視窗，進行上傳、刪除或重新命名等功能；要加入元素時，只要在素材上按住滑鼠左鍵，即可直接拖曳至對應的元素框內使用。

節目列表

• 發送：將勾選的節目發送至終端設備（播放器）播放。
• 預覽：在瀏覽器新增分頁來預覽當前節目，由於部分元素及瀏覽器支援問題，建議利用「終端管理」的「遠端截圖」功能，做為節目預覽標準及實際畫面參考。
• 刪除：將勾選的節目刪除。
• 節目分類：用來新增或刪除節目類別。
• 導出：匯出勾選節目成壓縮檔案。

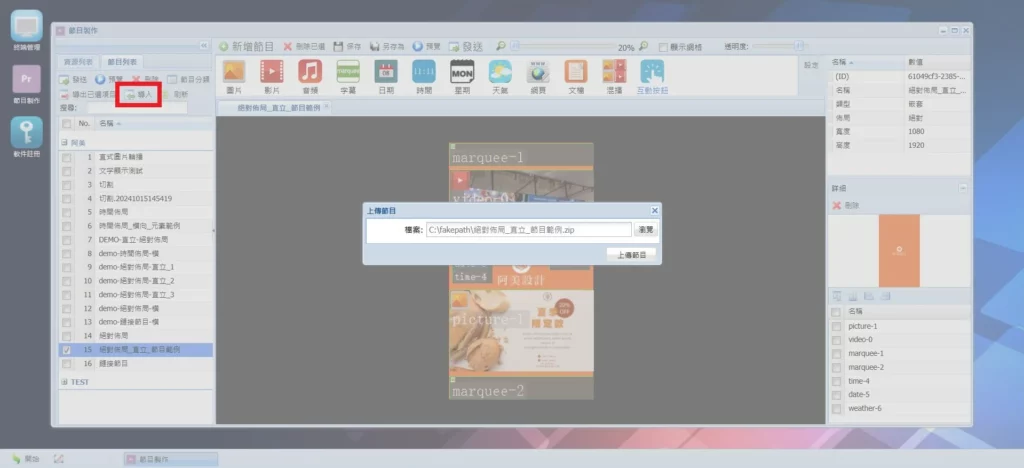

• 導入：匯入節目的壓縮檔案。
• 刷新：重新整理節目列表。

元素選單

製作節目的各種元素（Elements）選單，元素有可能是媒體、工具或功能，操作元素的方法基本雷同，都是透過點選該元素，新增至編輯區域後，並調整元素區塊的位置及尺寸，再加入素材或進行設定，即完成元素的建立。

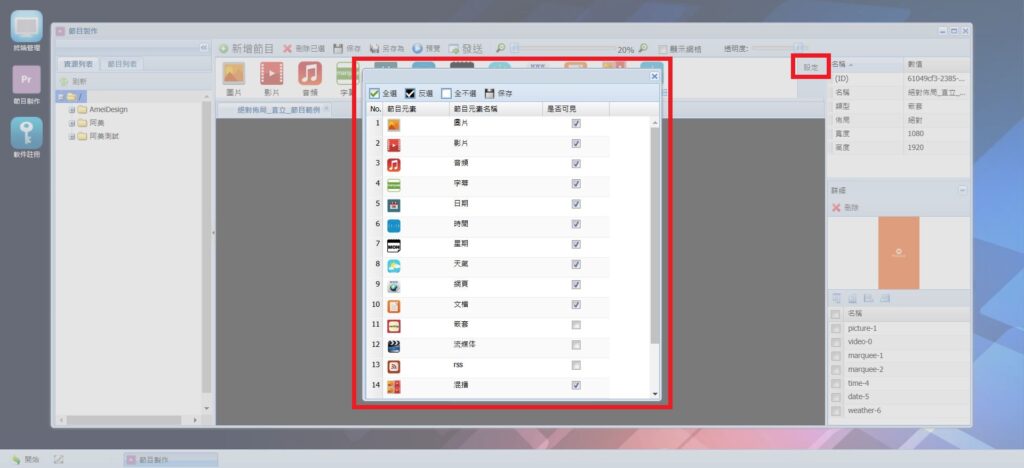

另外，點選元素列表右邊的「設定」，也可以自訂元素選單中各個元素的可見及隱藏。

元素設定

• ID：系統自動產生的該元素ID號碼。
• 名稱：元素的名稱可自行更改。
• 類型：元素區塊的類型。
• 佈局*：分為「絕對佈局」與「時間佈局」二種。
• 左：元素區塊左上的X座標位置。
• 上：元素區塊左上的Y座標位置。
• 寬度：元素區塊的橫向解析度。
• 高度：元素區塊的縱向解析度。

備註：在元素設定下方的列表素材，均可以按住滑鼠左鍵後，上下拖曳改變排列位置（播放順序）。

元素介紹

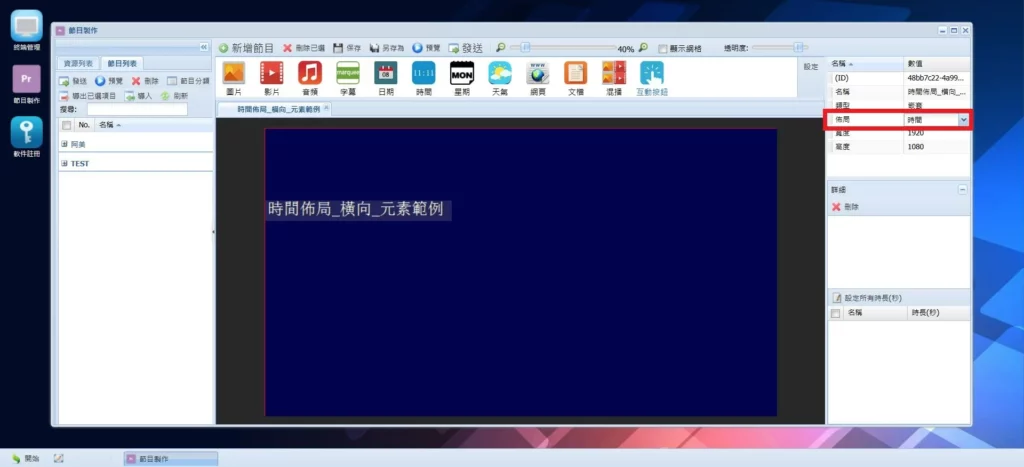

接下來，我們將以橫向的節目做為範例，在「時間佈局」的版面下，介紹各個元素的操作及設定。

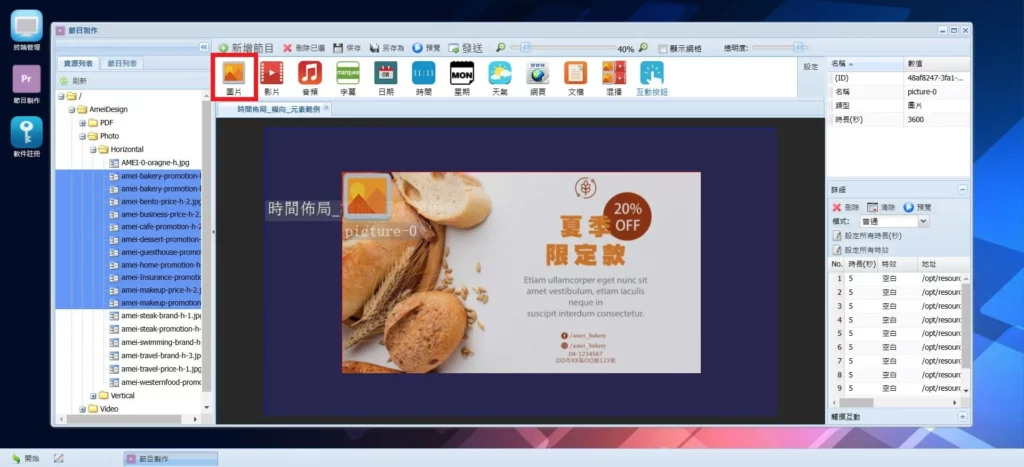

圖片

在節目中播放圖片，將左邊資源列表中的圖片素材，拉進圖片元素區塊內即可，支援PNG、JPG、JPEG、 GIF及BMP等常用圖片格式，另外，如需利用PNG的透明背景時，需使用「互動按鈕」元素。

• 刪除：將勾選的圖片素材刪除。
• 清除：將所有的圖片素材清除。
• 預覽：預覽此元素區塊的圖片素材。
• 模式（普通／同步）：普通模式需透過「發送」動作，才能對播放器（螢幕）的內容進行更新；而選擇同步模式時，終端播放器將同時顯示該元素的內容。
• 設定所有時長：統一調整所有圖片素材的播放時間。
• 設定所有特效：統一調整所有圖片素材的播放特效。
• NO.：圖片素材的編號（播放順序），可上下拖曳重新排列。
• 時長：圖片素材的播放時間。
• 特效：圖片素材切換時的轉場特效。
• 地址：圖片素材在資源列表中的路徑位置。

影片

在節目中播放影片，將左邊資源列表中的影片素材，拉進影片元素區塊內即可，支援MP4、AVI、MPEG及WMV等影片格式。

• 刪除：將勾選的影片素材刪除。
• 清除：將所有的影片素材清除。
• 預覽：預覽此元素區塊的影片素材。
• 模式（普通／同步）：普通模式需透過「發送」動作，才能對播放器（螢幕）的內容進行更新；而選擇同步模式時，終端播放器將同時顯示該元素的內容。
• NO.：影片素材的編號（播放順序），可上下拖曳重新排列。
• 音量：調整影片素材的音量大小。
• 地址：影片素材在資源列表中的路徑位置。

備註：建議影片採MP4做為播放格式，可兼顧影片畫質、檔案大小及編碼相容性的優點。

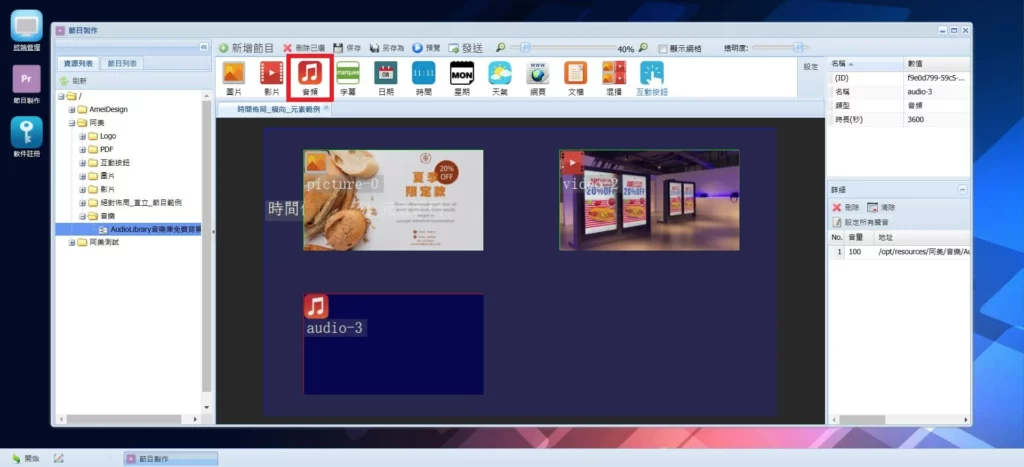

音樂（音頻）

在節目中播放音樂，將左邊資源列表中的音樂素材，拉進音樂元素區塊內即可，支援MP3、ARM、M4A、MP2、AAC、WAV及WMA等常見音樂格式。

• 刪除：將勾選的音樂素材刪除。
• 清除：將所有的音樂素材清除。
• 設定所有聲音：統一調整所有音樂素材的音量。
• NO.：音樂素材的編號（播放順序），可上下拖曳重新排列。
• 音量：調整音樂素材的音量大小。
• 地址：音樂素材在資源列表中的路徑位置。

字幕

在節目中顯示跑馬燈字幕。

• 增加：新增一個字幕。
• 編輯：編輯所勾選的字幕。
• 刪除：將勾選的字幕刪除。
• 清除：將所有的字幕清除。
• NO.：字幕的編號（播放順序），可上下拖曳重新排列。
• 內容：字幕的文字內容。

字幕編輯視窗設定：

• 方向：可設定各種方向（包含靜止）的字幕播放。
• 透明背景：勾選後字幕背景透明。
• 速度：字幕的移動速度。
• 次數：字幕的播放次數。

日期

在節目中顯示日期。

• B：字體粗體。
• ／：字體斜體。
• 字體顏色：字體顏色設定。
• 背景色：背景顏色設定。
• 透明背景：勾選後背景透明。
• 格式：設定日期顯示的格式。
• 字體：字體（字型）設定。
• 字體大小：字體大小設定。

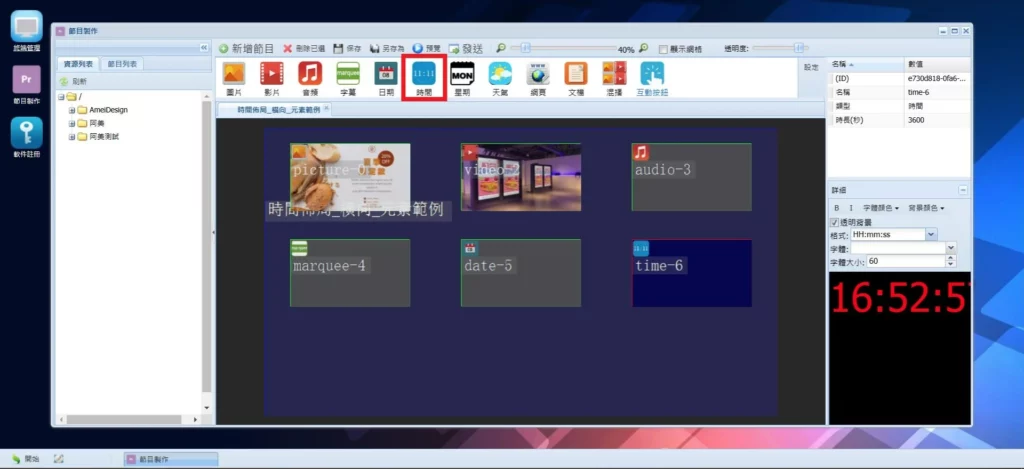

時間

在節目中顯示時間。

• B：字體粗體。
• ／：字體斜體。
• 字體顏色：字體顏色設定。
• 背景色：背景顏色設定。
• 透明背景：勾選後背景透明。
• 格式：設定時間顯示的格式。
• 字體：字體（字型）設定。
• 字體大小：字體大小設定。

星期

在節目中顯示星期。

• B：字體粗體。
• ／：字體斜體。
• 字體顏色：字體顏色設定。
• 背景色：背景顏色設定。
• 透明背景：勾選後背景透明。
• 格式：設定星期顯示的格式。
• 字體：字體（字型）設定。
• 字體大小：字體大小設定。

天氣

在節目中顯示天氣。

• 增加：新增某個城市的天氣。
• 刪除：將勾選的城市刪除。
• 清除：將所有的城市刪除。
• 樣式：內建三種天氣顯示樣式。
• 單位：設定溫度顯示為攝氏或華氏。
• NO.：該城市天氣的編號（播放順序），可上下拖曳重新排列。
• 名稱：城市名稱。
• 時長：該城市天氣的播放時間。
• 特效：切換為不同城市的轉場特效。

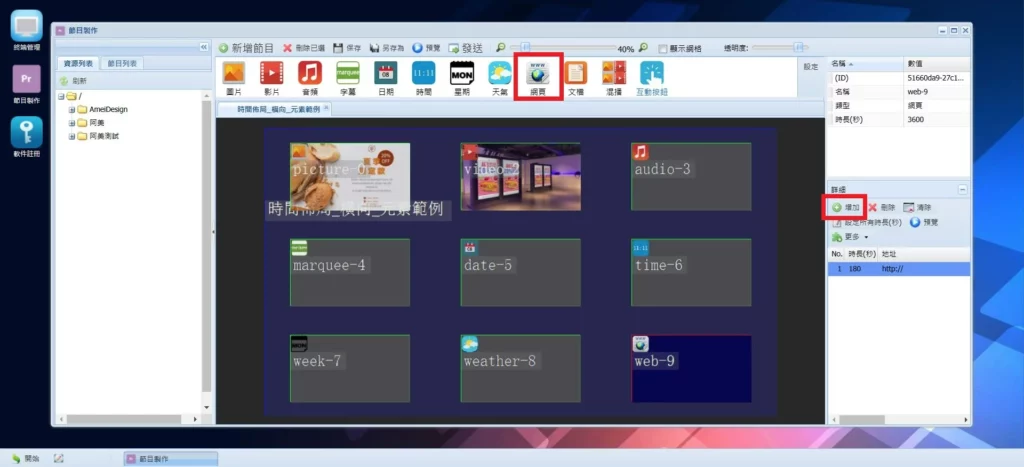

網頁

在節目中顯示網頁。

• 增加：新增網頁。
• 刪除：將勾選的網頁刪除。
• 清除：將所有的網頁刪除。
• 預覽：預覽勾選的網頁。
• 設定所有時長：統一調整所有網頁的播放時間。
• 工具欄：顯示工具欄位。
• 滾動條：顯示上下滾動條。
• 手機版：勾選後如網頁支援RWD行動瀏覽將以適合的版本呈現。
• NO.：網頁的編號（播放順序），可上下拖曳重新排列。
• 時長：該網頁的播放時間。
• 地址：該網頁的網址。

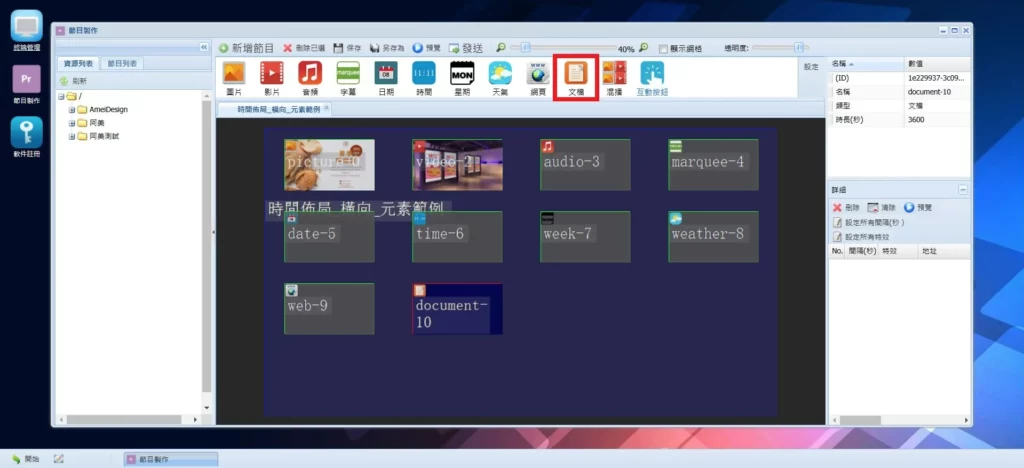

文件（文檔）

在節目中顯示文件，將左邊資源列表中的文件素材，拉進文件元素區塊內即可，支援PDF、WORD、EXCEL及 PPT等常用文件格式播放。

備註：如需要播放微軟Office系列，如Word、Excel及Power Point等格式文件，伺服器主機需預先安裝WPS程式，做為文件轉檔使用，否則將無法進行預覽及播放，建議直接將Office文件轉存為PDF格式播放。

• 刪除：將勾選的文件刪除。
• 清除：將所有的文件刪除。
• 預覽：預覽勾選的文件。
• 設定所有間隔：統一調整所有文件素材的間隔時間。
• 設定所有特效：統一調整所有文件素材的間隔特效。
• NO.：文件素材的編號（播放順序），可上下拖曳重新排列。
• 間隔：文件素材的播放時間。
• 特效：文件素材切換時的轉場特效。
• 地址：文件素材在資源列表中的路徑位置。

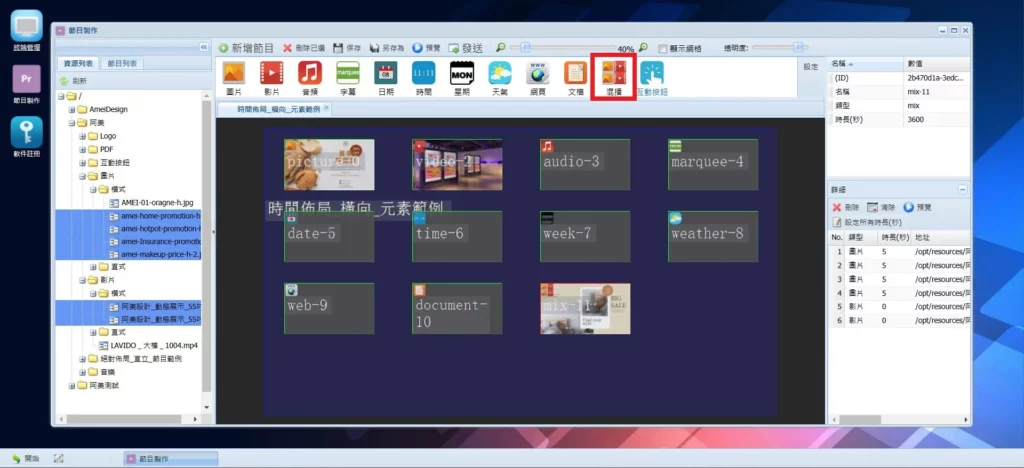

混播

「混播」支援「圖片」與「影片」二種格式素材，按照排列順序，混合著播放，操作方式與「圖片」或「影片」元素相同，是相當常用的元素功能。

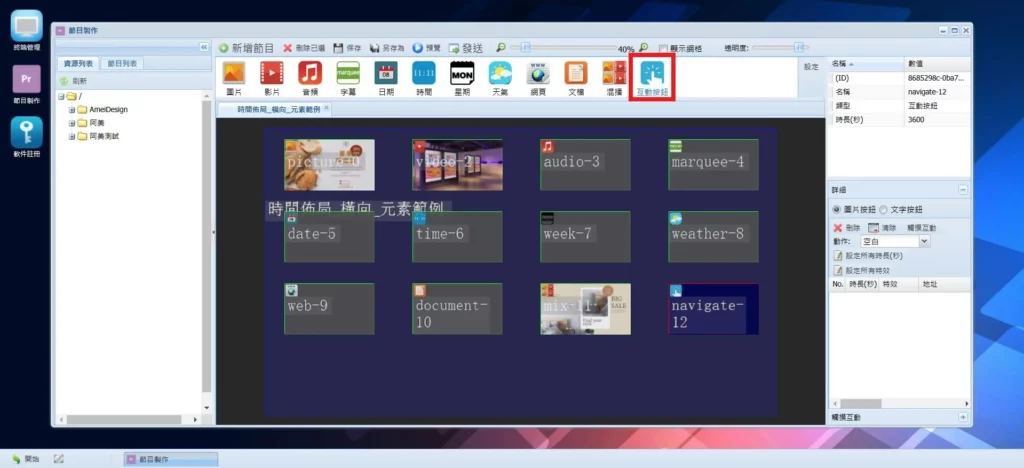

互動按鈕

在節目加入觸控互動功能。（本功能需搭配觸控螢幕）

圖片按鈕

• 刪除：將勾選的圖片按鈕刪除。
• 清除：將所有的圖片按鈕刪除。
• 觸控互動：進階的互動功能設定。
• 動作：內建空白、主頁及返回，三個針對「節目」的主要互動動作。
• 設定所有時長：統一調整所有圖片按鈕的顯示時間。
• 設定所有特效：統一調整所有圖片按鈕的顯示特效。
• NO.：圖片按鈕的編號（播放順序），可上下拖曳重新排列。
• 地址：圖片按鈕素材在資源列表中的路徑位置。

備註：互動按鈕中加入透明背景的PNG圖片，將會直接以去背顯示。

文字按鈕

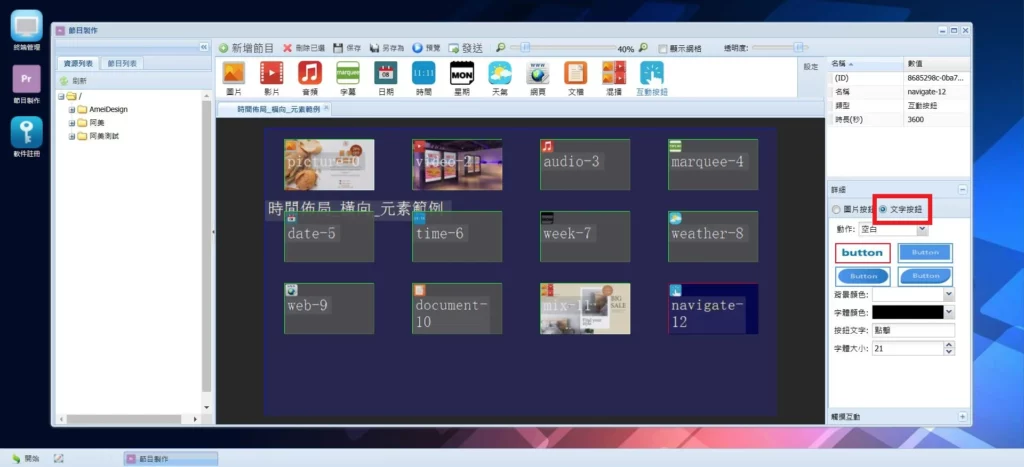

內建空白、主頁及返回，三個針對「節目」的主要互動動作，以及四款按鈕樣式，可自訂顏色及文字。

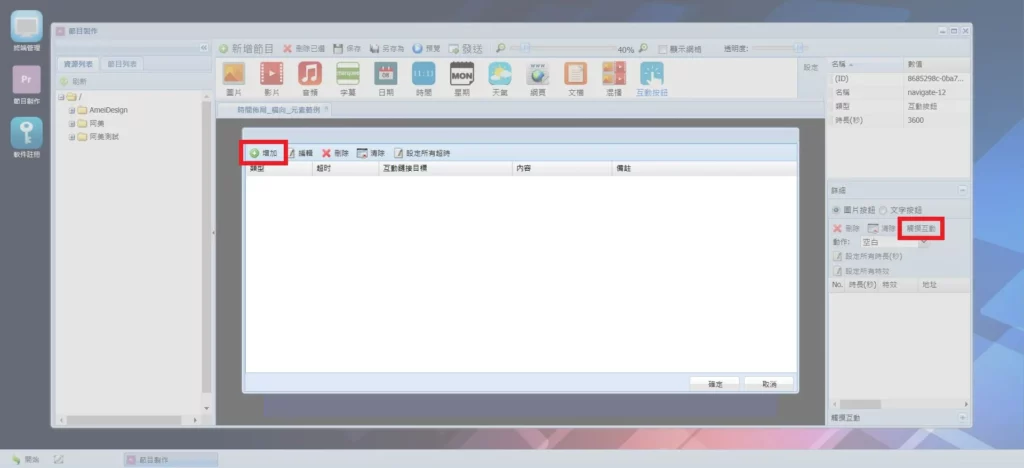

觸控互動

設定進階的互動功能，在絕對佈局下使用。

• 增加：增加新的互動。
• 編輯：編輯現有互動。
• 刪除：將勾選的互動刪除。
• 清除：將所有的互動清除。
• 設置所有超時：設定所有互動，自動返回原本狀態（按下互動按鈕之前）的時間。
• 類型：互動的類型。
• 超時：設定自動返回原本狀態（按下互動按鈕之前）的時間。
• 互動連接目標：與互動按鈕發生關聯的元素或節目。
• 內容：互動的內容。
• 備註：互動的備註。

• 目標顯示區域：選擇當按下互動按鈕時，要在那一個節目（＞）或元素（－－＞）發生互動類型。
• 互動類型：
  數據：在目標顯示區域，直接覆蓋播放所選的圖片、影片、文件、網頁內容或節目。
  條件：在目標顯示區域，直接覆蓋播放所選的圖片、影片、文件、網頁內容或節目。
  上一個：在目標顯示區域，跳到上一個內容。
  下一個：在目標顯示區域，跳到下一個內容。
  播放：播放目標顯示區域的影片。
  暫停：暫停目標顯示區域的影片。
  停止：停止目標顯示區域的影片。

• 無觸控返回時間：設定返回原本狀態（按下互動按鈕之前）的時間。
• 備註：該互動的備註。

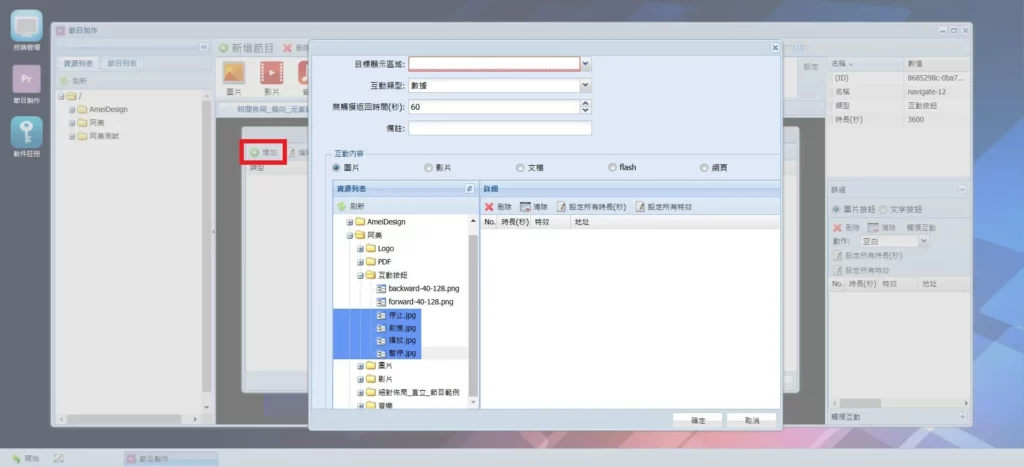

• 互動內容：當互動類型選擇「數據」或「條件」時，可以將圖片、影片、文件、網頁及節目，從左方素材列表加入，或是直接連結節目；當按下互動按鈕時，將會在目標顯示區域，直接覆蓋播放所加入的內容，後續若沒有再進行互動，待返回時間到後，即自動回到原本狀態。

發送及日程

發送（預約節目發送）

點擊Android CMS桌面左下角的「開始」，選擇「發送」這個應用程式，即可開啟。

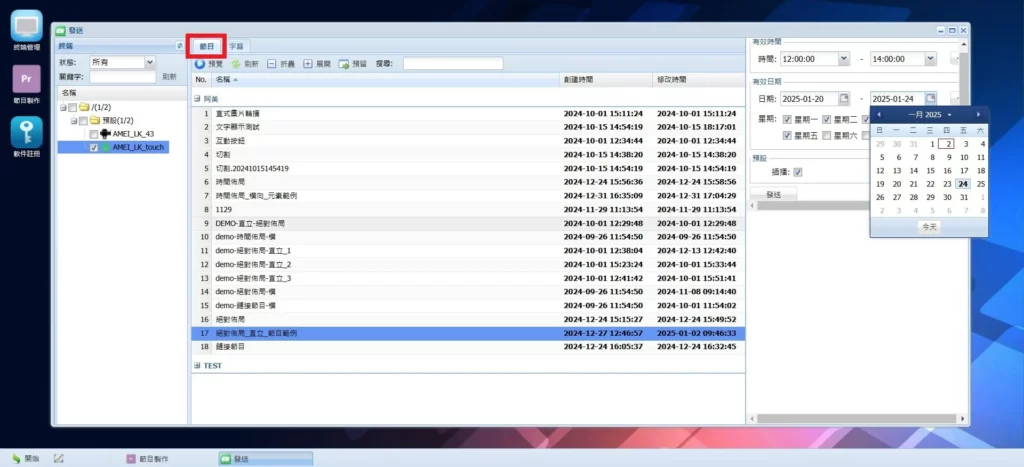

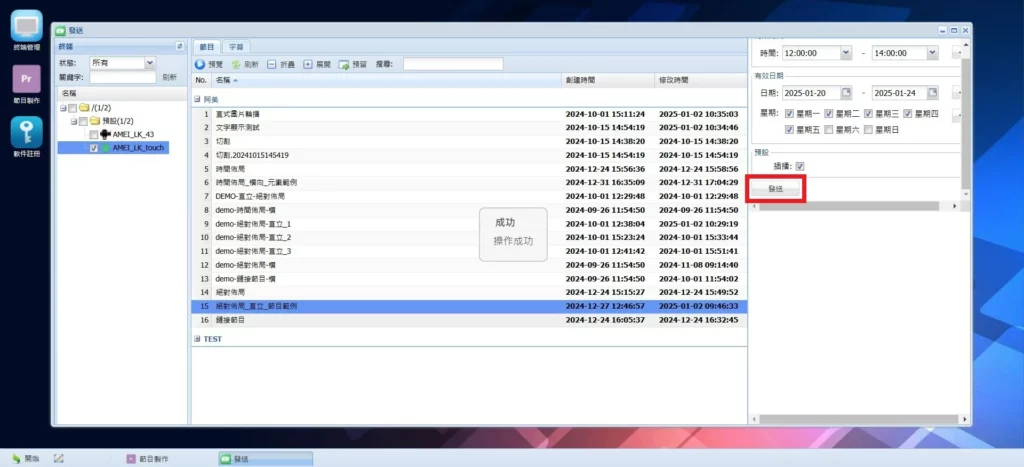

可針對一台或多台在線上（安卓機器人為綠色）的終端設備（播放器），進行單一節目，立即或預約時間的發送，點選「插播」將會以最高權限執行，設定完成後請按「發送」按鈕，出現操作成功訊息，即代表預約發送完成，後續可至「日程」查詢。

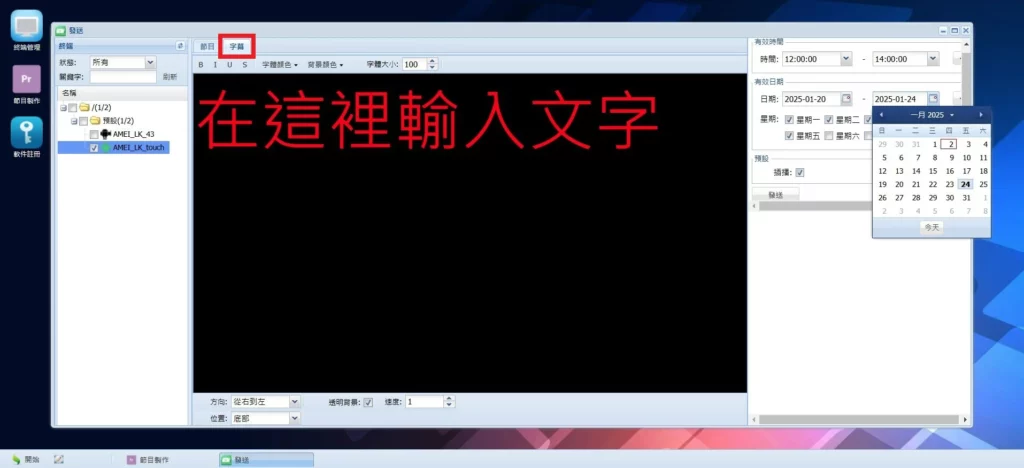

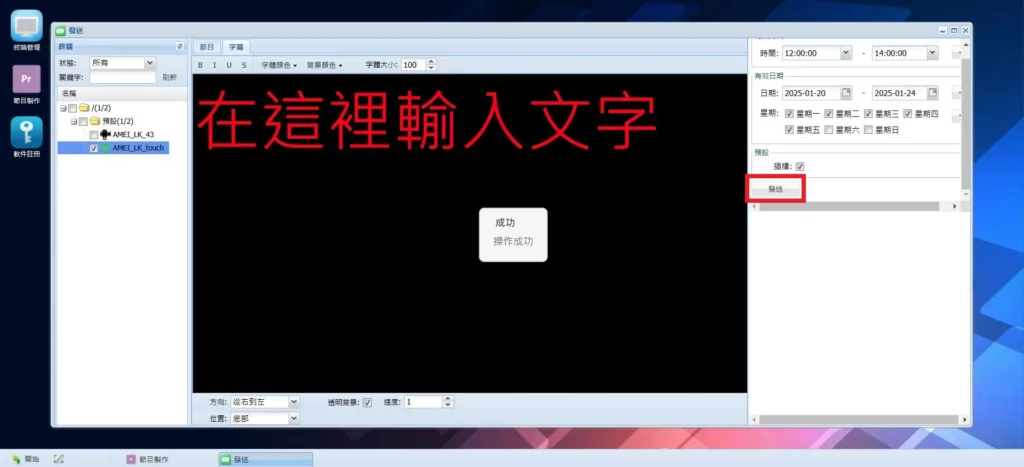

可針對一台或多台在線上（安卓機器人為綠色）的終端設備（播放器），在螢幕畫面特定位置及方向，進行單一則字幕（跑馬燈），立即或預約時間的發送，點選「插播」將會以最高權限執行，設定完成後請按「發送」按鈕，出現操作成功訊息，即代表預約發送完成，後續可至「日程」查詢。。

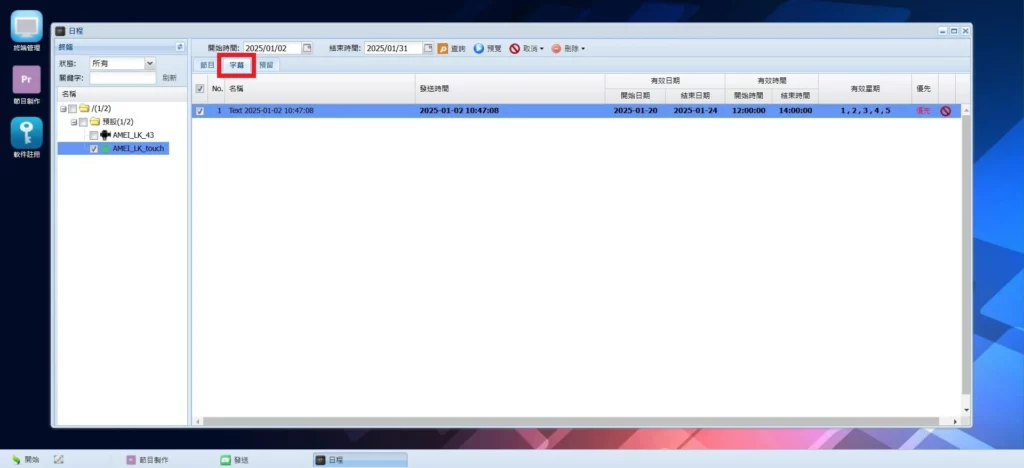

日程

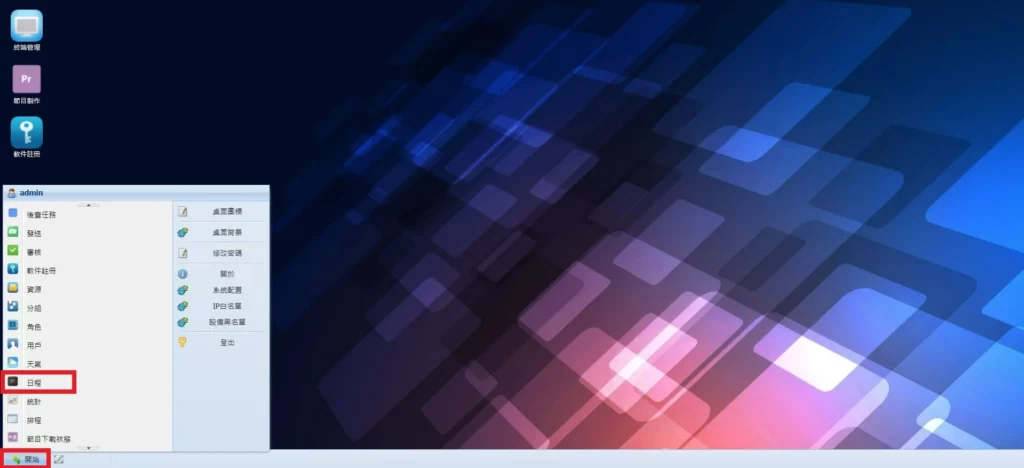

點擊Android CMS桌面左下角的「開始」，選擇「日程」這個應用程式，即可開啟。

選擇終端設備（播放器）及日期區間，即可查詢、預覽、取消或刪除，在「發送」應用程式中，已發送及預約發送的節目或字幕（跑馬燈）。

節目備份

基於節目的安全及保存考量，建議您定期進行節目備份。透過「節目列表」中導出節目的功能，即可完整複製出，該節目所有的設計及佈局參數，同時包含使用的素材壓縮檔，後續檔案除了留存歸檔外，亦可以導入另一台CMS伺服器中編輯，也可以透過USB隨身碟，直接導入終端設備（播放器）進行播放。

導出節目

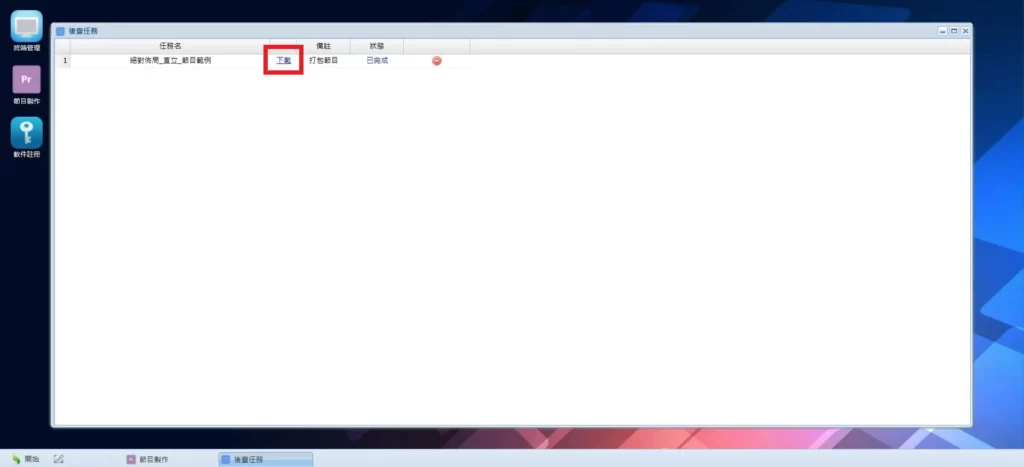

在「節目製作」中的「節目列表」中，勾選想要導出的節目，點擊「導出」按鈕，確認名稱後，待後台任務視窗出現「下載」即可點選下載節目壓縮檔。

導入節目

將節目導入伺服器：在「節目製作」的節目列表中，點擊「導入」按鈕，瀏覽至本機選擇節目壓縮檔後，上傳節目即可完成。

將節目導入播放器：在終端設備（播放器）處在藍底黑字的終端（Terminal）畫面，且沒有網路的環境下，將一個節目壓縮檔，複製到USB隨身碟指定的資料夾中（隨身碟按照下面路徑新增資料夾：Android/data/com.howfor.player/files/），插入播放器的任一USB埠，系統會自動解壓縮節目檔案並複製到播放器，待匯入程序結束後，即可拔出USB隨身碟，終端設備（播放器）將自動播放節目。

終端管理

以下將介紹「終端管理」裡面的各個常用功能。

屬性

點擊視窗左邊的終端設備（播放器）後，即可查看該播放器的韌體、系統、容量及等相關規格，亦可重新命名播放器名稱及設定預約下載天數（預先下載節目到播放器的時間區間）。

遠端控制

在遠端控制這邊，可對播放器進行各種遠端遙控功能，比如遠端重啟（重新開機）、播放、停止及暫停節目等。

備註：「重置」功能，會將播放器所儲存在本機的節目，完全清除並回到藍底黑字的初始畫面，可以做為播放器定期維護或釋出儲存容量使用。

遠程截圖

遠程截圖可直接擷取，目前終端設備（播放器）的播放畫面，方便進行節目內容確認。

備註：可以在點選截圖後，左右調整視窗邊緣，來回復實際畫面比例。

下載

查看終端設備（播放器），從伺服器下載節目的進度，包含各個素材的下載百分比。

上線率統計

統計終端設備（播放器），一段區間的上線時間比率（本功能需先從伺服器的設定端開啟才生效）。

資源

點擊Android CMS桌面左下角的「開始」，選擇「資源」這個應用程式，即可開啟。

功能等同「節目製作」中的「資源列表」，可以進行素材及資料夾，新增、上傳、重新命名、預覽及刪除等管理作業。

授權管理

Android CMS內容管理系統，可透過私有雲的雲端服務架構，提供多帳號透過本機瀏覽器，從異地登入伺服器進行協同作業；因此，按照各帳號／部門提供適當的權限，以及導入審核的機制，提供更安全嚴謹的管控架構，適合多人組織或連鎖門市採用。

授權管理主要透過分組、角色、用戶及審核這四個程式來進行管理。

分組

點擊Android CMS桌面左下角的「開始」，選擇「分組」這個應用程式，即可開啟。

勾選資料夾目錄後，點選「⊕增加分組」即可按照規則或需求建立樹狀分組，並在「終端管理」中，將該終端設備（播放器）歸屬該組管理。

角色

點擊Android CMS桌面左下角的「開始」，選擇「角色」這個應用程式，即可開啟。

按照角色（職務）定位，授予不同的Android CMS功能權限，如上圖為節目審核員的角色（職務），即擁有節目審核相關的權限。

用戶

點擊Android CMS桌面左下角的「開始」，選擇「用戶」這個應用程式，即可開啟。

點選「增加」可將用戶（帳號），分配在不同的角色或分組，以授予該用戶（帳號）不同的Android CMS功能權限；如上圖範例中名稱「TEST」的帳號，即為一個僅能針對分組在「北區門市」的終端設備（播放器），進行節目「審核」權限的帳號。

以「TEST」的帳號登入的Android CMS後，僅可針對所屬分組的終端設備（播放器），使用「審核」節目的權限。

桌面設定

桌面圖示（桌面圖標）

點擊Android CMS桌面左下角的「開始」，選擇「桌面圖示」這個應用程式，即可自訂Android CMS桌面的捷徑圖示，可以將常用的應用程式，如「發送」及「日程」等發送至桌面，方便直接點選使用。

結語

對大部分使用單位而言，最多還是在Android CMS使用上，各種設定、功能及注意事項等技術性問題，而慶幸的是，這些問題通常僅都是一次性的提出就解決了，而且往往能通過問題解答，對於整個CMS的操作及概念上的熟悉度，都會有更進一步的提升。

畢竟，經過這麼多年的演進，這套Android CMS的功能性及穩定度，早已發展至非常完整齊備，甚至超過多數使用單位的需求，這也之所以說明了，在市場仍有極大比例，採用這套Android CMS做為核心，透過簡化安裝、美化UI及強化網路服務後，依舊穩健的推廣著。

所以，剔除比較繁雜的前期設定，以及不太友善的操作介面，我們在這套Android CMS看到了，所有市面管理系統的優點，包括架構紮實、功能完整且安全嚴謹等等，也難怪這套號稱CMS濫觴的內容管理系統，迄今依舊屹立不墜，從機關組織、學校醫院到百貨商場，包羅萬象的電子／數位看板／電視牆／廣告機／LED招牌等數位媒介，都依舊可以看到它活躍的足跡。
